67.35 m²

parterowy

murowany

Gotowy projekt budynku BK-23

ID: 33299

2499 2025-05-02

2499 zł

Projekt zgodny z aktualnymi przepisami WT2021

Promocja GRATISOWA do 27.04.2025 ➞ sprawdź zasady
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

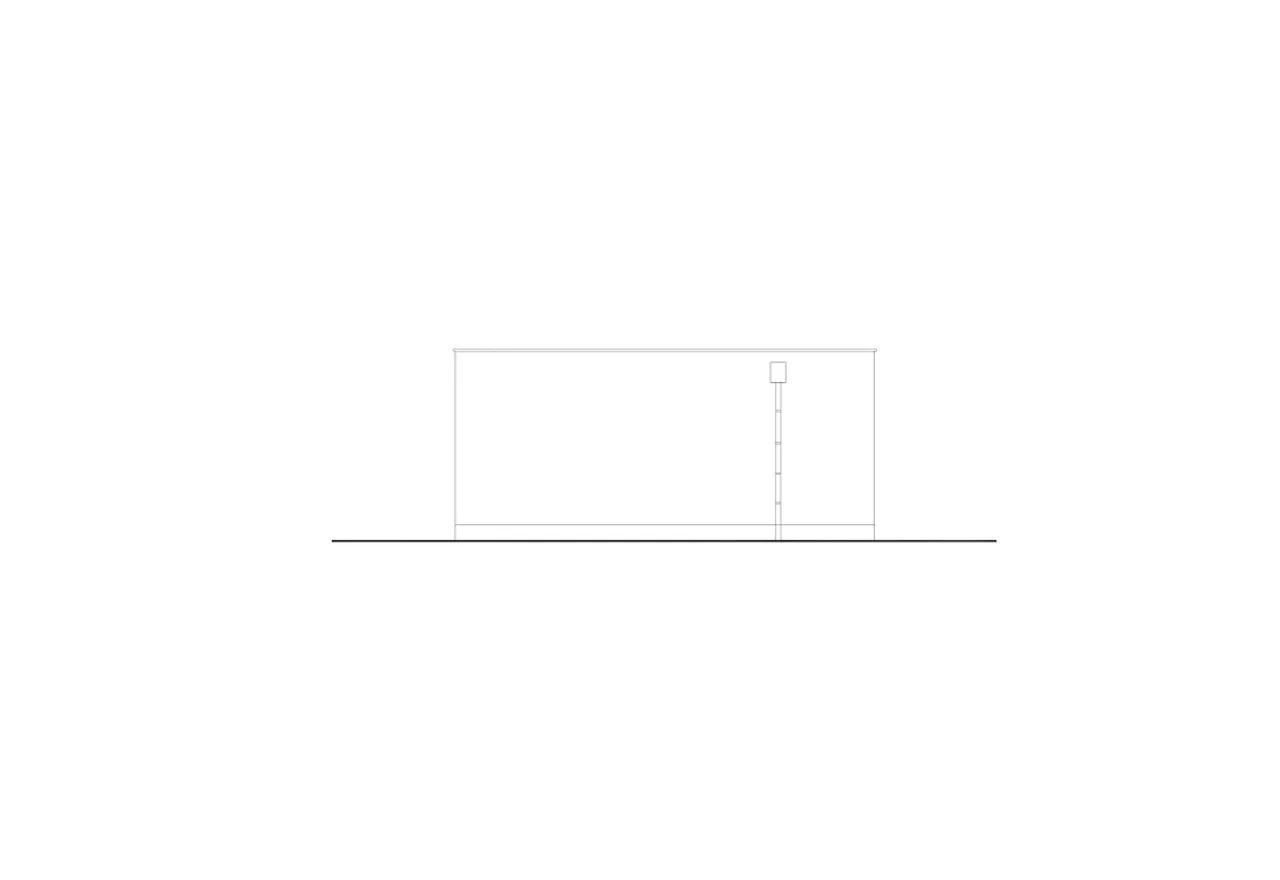

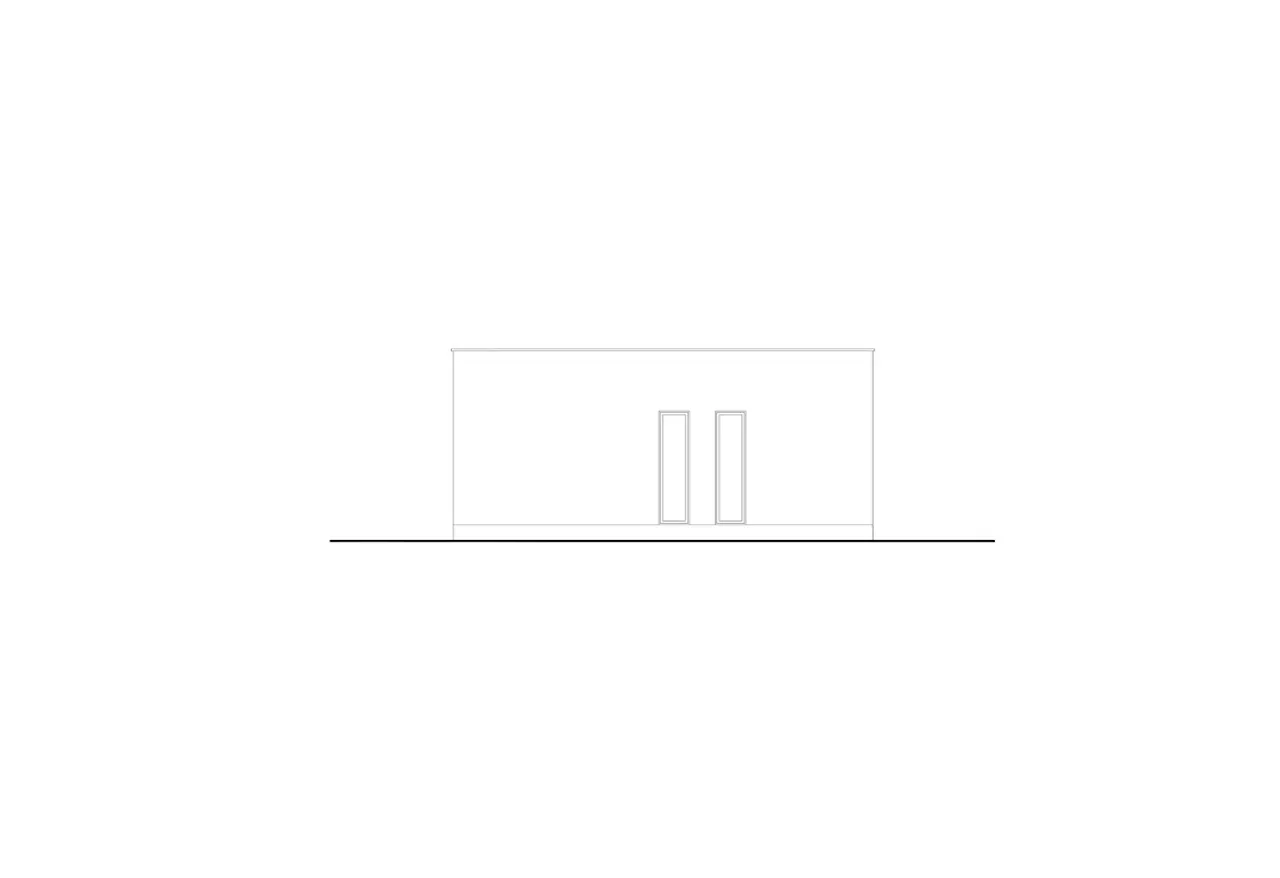

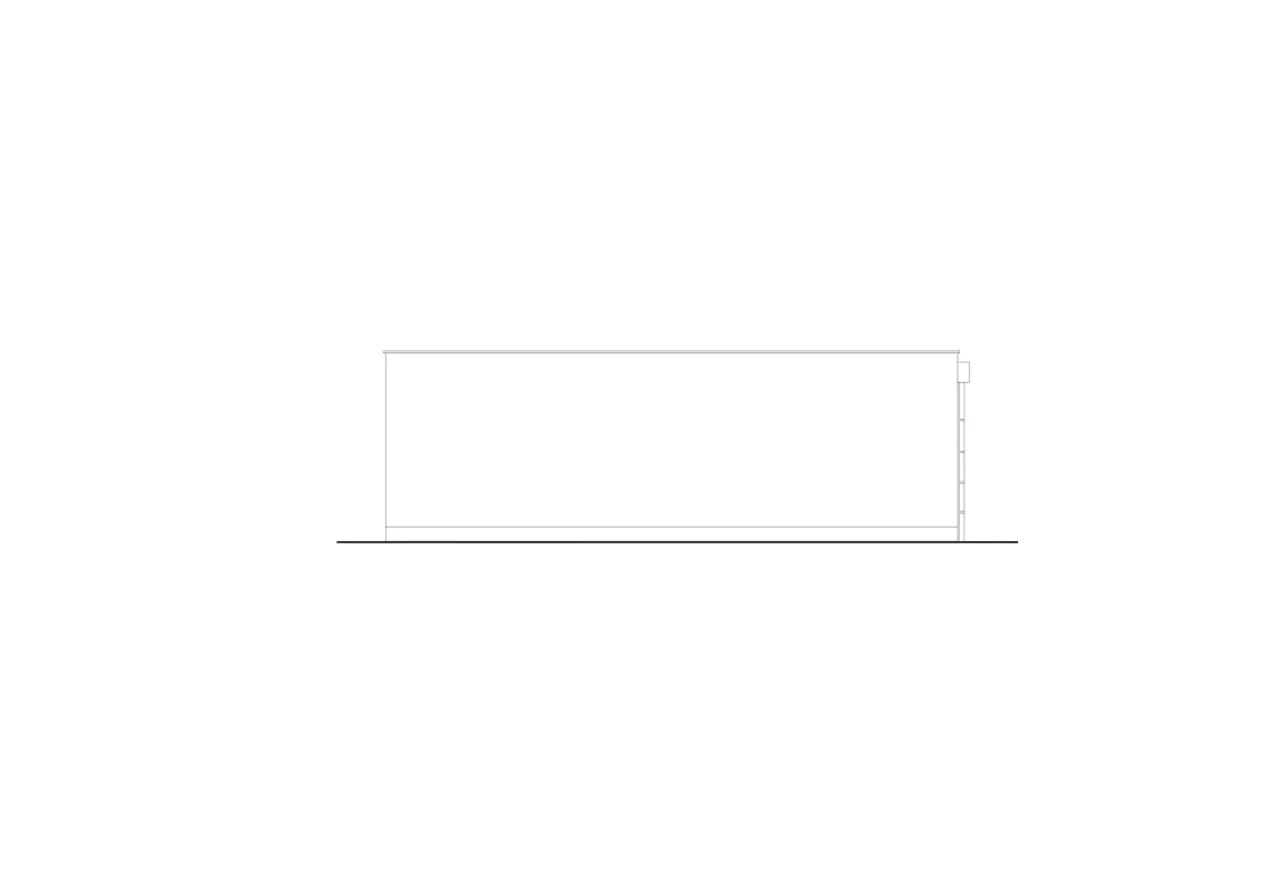

- elewacje

- rzuty wszystkich kondygnacji

- więźba wraz z zestawieniem drewna

- rzut dachu oraz zestawienie stolarki otworowej

Na rysunkach konstrukcyjnych pokazane są:

- fundamenty wraz z przekrojami szczegółowymi

- rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy

W części instalacji sanitarnych zawarte są:

- rzuty kondygnacji z poszczególnymi instalacjami oraz rozwinięcia

Projekt instalacji elektrycznych obejmuje:

- rozdzielnicę budynku

- lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników.

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

dodatki

wysyłka

kontakt

2499 zł

Rzuty gotowego projektu budynku BK-23

1. Wiatrołap	6,63 m²
2. Pom. usługowe	37,84 m²
3. Korytarz	6,24 m²
4. Pom. socjalno-techniczne	6,84 m²
5. Kuchnia	5,61 m²
6. łazienka	3,99 m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: BK-23

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu BK-23

Parametry Techniczne gotowego projektu domu BK-23

Pow. użytkowa 67.35 m²

Powierzchnia zabudowy 85.61 m²

Kondygnacje parterowy

Technologia murowany

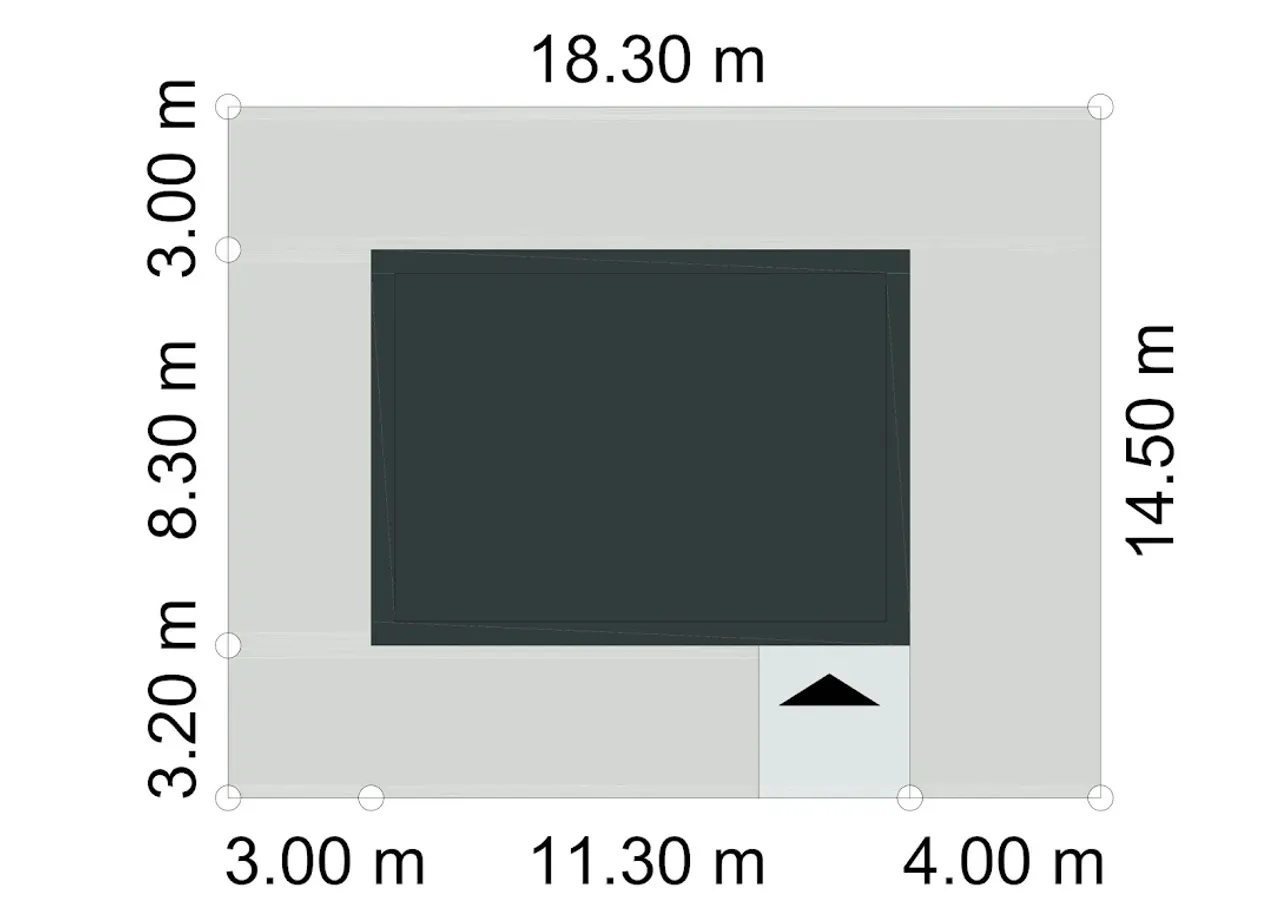

Szerokość działki 18.3 m

Obiekt inny

Kąt nachylenia dachu 3 °

Długość działki 14.5 m

Kubatura 181.45 m³

Rodzaj dachu płaski

Obiekt inny (szczegóły) obiekty handl./biur.

Pow. użytkowa 67.35 m²

Kondygnacje parterowy

Szerokość działki 18.3 m

Kąt nachylenia dachu 3 °

Kubatura 181.45 m³

Obiekt inny (szczegóły) obiekty handl./biur.

Powierzchnia zabudowy 85.61 m²

Technologia murowany

Obiekt inny

Długość działki 14.5 m

Rodzaj dachu płaski

Nasze prawdziwe opinie z Google

Opis projektu domu BK-23

Fundamenty: ławy fundamentowe żelbetowe monolityczne.; Ściany fundamentowe: bloczki betonowe.; Ściany konstrukcyjne: pustaki gazobetonowe o grubości 24 cm.; Ściany działowe: pustaki gazobetonowe o grubości 12 cm.; Strop: żelbetowy monolityczny.; Dach: płaski pokryty papą termozgrzewalną.; Wentylacja: grawitacyjna; Rodzaj ogrzewania: pompa ciepła powietrze-woda. Ogrzewanie podłogowe.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
✓ 3 x Projekt techniczny ➞ szczegóły
✓ charakterystyka energetyczna (do projektów domów)
✓ zgoda na zmiany w projekcie ➞ szczegóły
✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Dodatki do projektu BK-23

[BK-DOM] Kosztorys inwestorski (550 zł)

[BK-DOM] Dodatkowy egzemplarz projektu (400 zł)

[BK-DOM] Ogrzewanie podłogowe (500 zł)

[BK-DOM] Wentylacja mechaniczna z rekuperacją (860 zł)

[BK-DOM] Aneks na paliwo stałe (370 zł)

[BK-DOM] Pompa ciepła (gruntowa/powietrzna) (370 zł)

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)
