204.81 m²

parterowy+poddasze

2 stanowiska

murowany

Gotowy projekt domu BERENIKE

ID: 7565

3340 2025-04-08

3340 zł

Projekt wymaga dostosowania do aktualnych przepisów.

Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe
- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100
- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania

W części technicznej znajdują się:

1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna

2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie

3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

dodatki

wysyłka

kontakt

3340 zł

Rzuty gotowego projektu domu BERENIKE

1. Wiatrołap	6,66 m²
2. Hall	9,71 m²
3. łazienka	4,10 m²
4. Pokój	11,63 m²
5. Kuchnia	20,37 m²
6. Spiżarnia	1,78 m²
7. Jadalnia	15,84 m²
8. Salon	37,79 m²
9. Garderoba	3,58 m²
10. Pom. gospodarcze	10,62 m²
11. Garaż	36,88 m²

1. Hall	19,07 (19,52) m²
2. Pokój	18,70 (23,73) m²
3. łazienka	10,96 (16,29) m²
4. Pralnia	3,03 (6,44) m²
5. Garderoba	13,09 m²
6. Pokój	14,17 (23,88) m²
7. Pokój	14,33 (19,25) m²
8. Strych	28,54 (45,12) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: BERENIKE

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu BERENIKE

Parametry Techniczne gotowego projektu domu BERENIKE

Ilość pokoi 5

Pow. użytkowa 204.81 m²

Powierzchnia zabudowy 224.92 m²

Kondygnacje parterowy+poddasze

Garaż 2 stanowiska

Technologia murowany

Szerokość działki 26.26 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Funkcje dodatkowe z pralnią

Powierzchnia dachu 387.23 m²

Przechowywanie w kuchni spiżarnia

Długość działki 22.43 m

Wysokość budynku 9.66 m

Styl budynku tradycyjny

Liczba łazieniek 2

Kominek kominek w projekcie

Szerokość budynku 18.26 m

Kotłownia duża kotłownia

Kąt nachylenia dachu 40 °

Długość budynku 15.43 m

Rodzaj garażu przyklejony

Piwnica bez podpiwniczenia

Kalenica prostopadła do drogi

Kubatura 894.55 m³

Rodzaj dachu wielospadowy

Koszty budowy 550-600 tys., tylko z kosztorysem

Ilość pokoi 5

Powierzchnia zabudowy 224.92 m²

Garaż 2 stanowiska

Szerokość działki 26.26 m

Typ domu jednorodzinny całoroczny

Powierzchnia dachu 387.23 m²

Długość działki 22.43 m

Styl budynku tradycyjny

Kominek kominek w projekcie

Kotłownia duża kotłownia

Długość budynku 15.43 m

Piwnica bez podpiwniczenia

Kubatura 894.55 m³

Koszty budowy 550-600 tys., tylko z kosztorysem

Pow. użytkowa 204.81 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Funkcje dodatkowe z pralnią

Przechowywanie w kuchni spiżarnia

Wysokość budynku 9.66 m

Liczba łazieniek 2

Szerokość budynku 18.26 m

Kąt nachylenia dachu 40 °

Rodzaj garażu przyklejony

Kalenica prostopadła do drogi

Rodzaj dachu wielospadowy

Nasze prawdziwe opinie z Google

Opis projektu domu BERENIKE

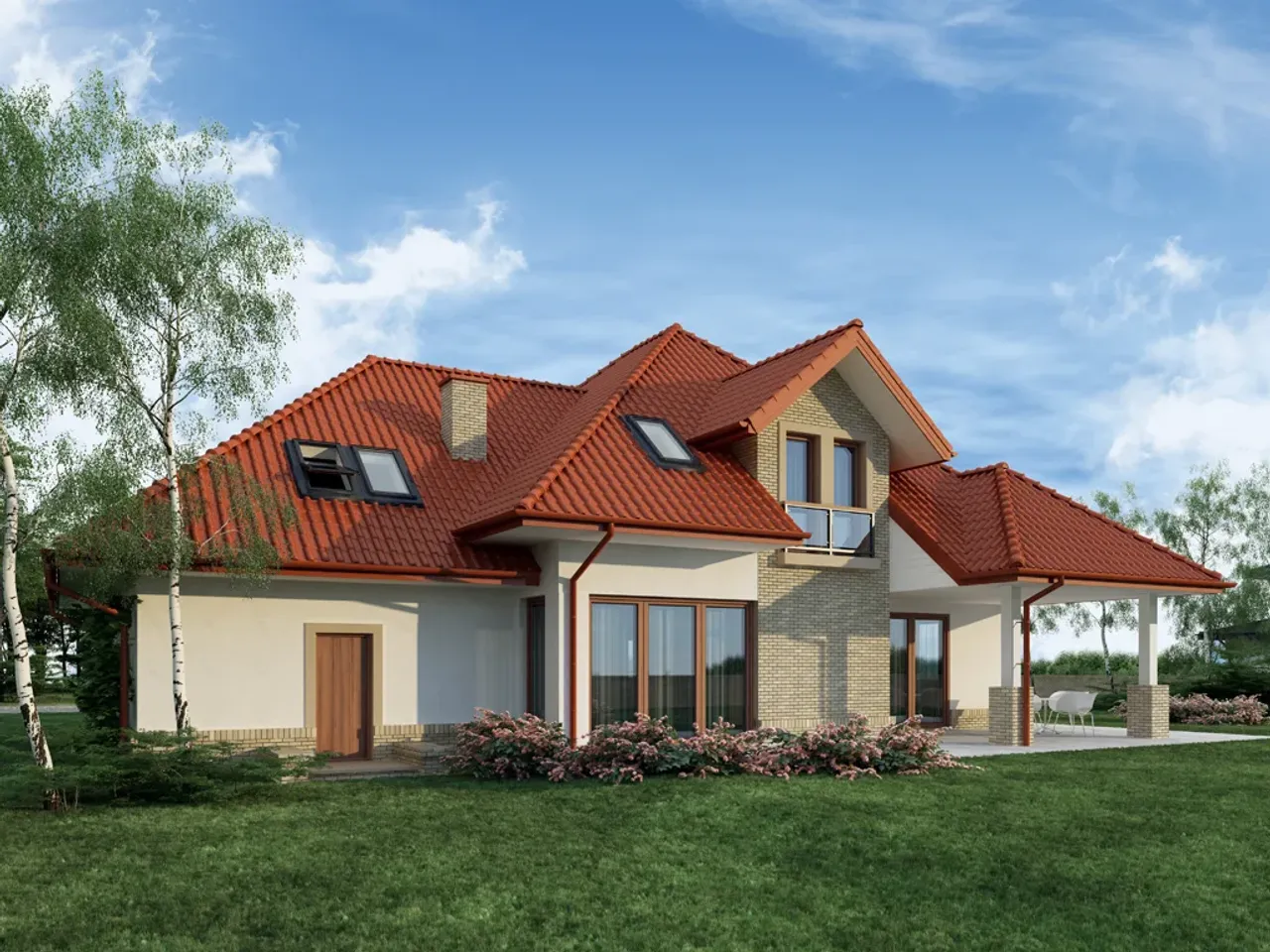

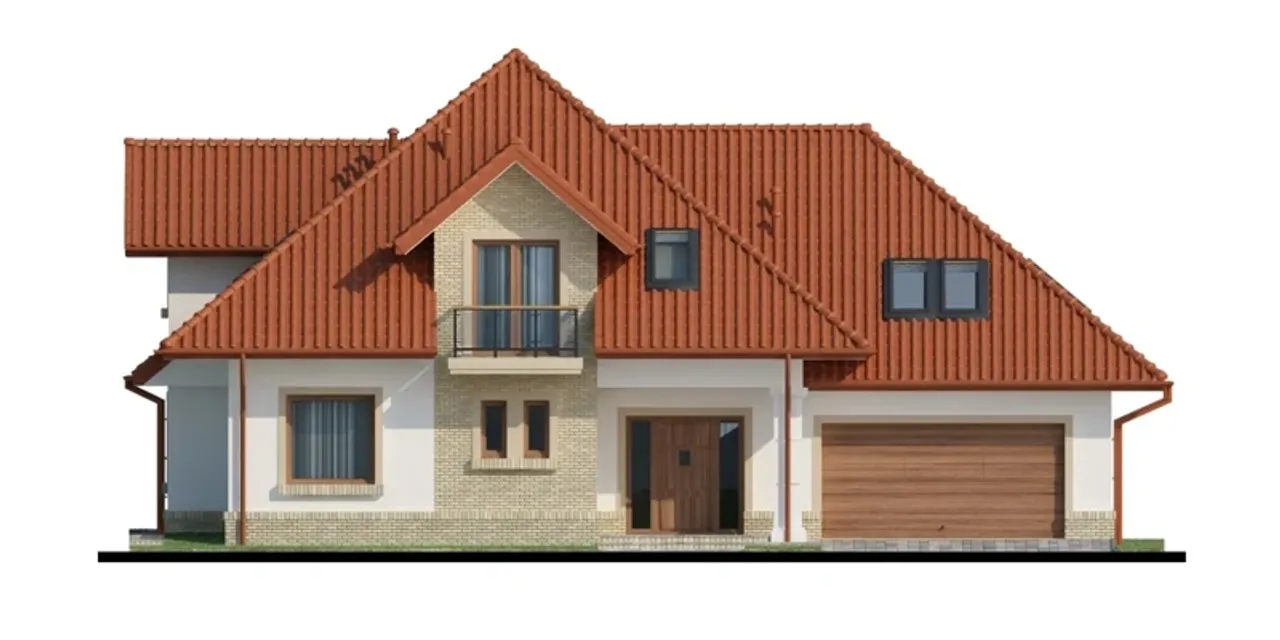

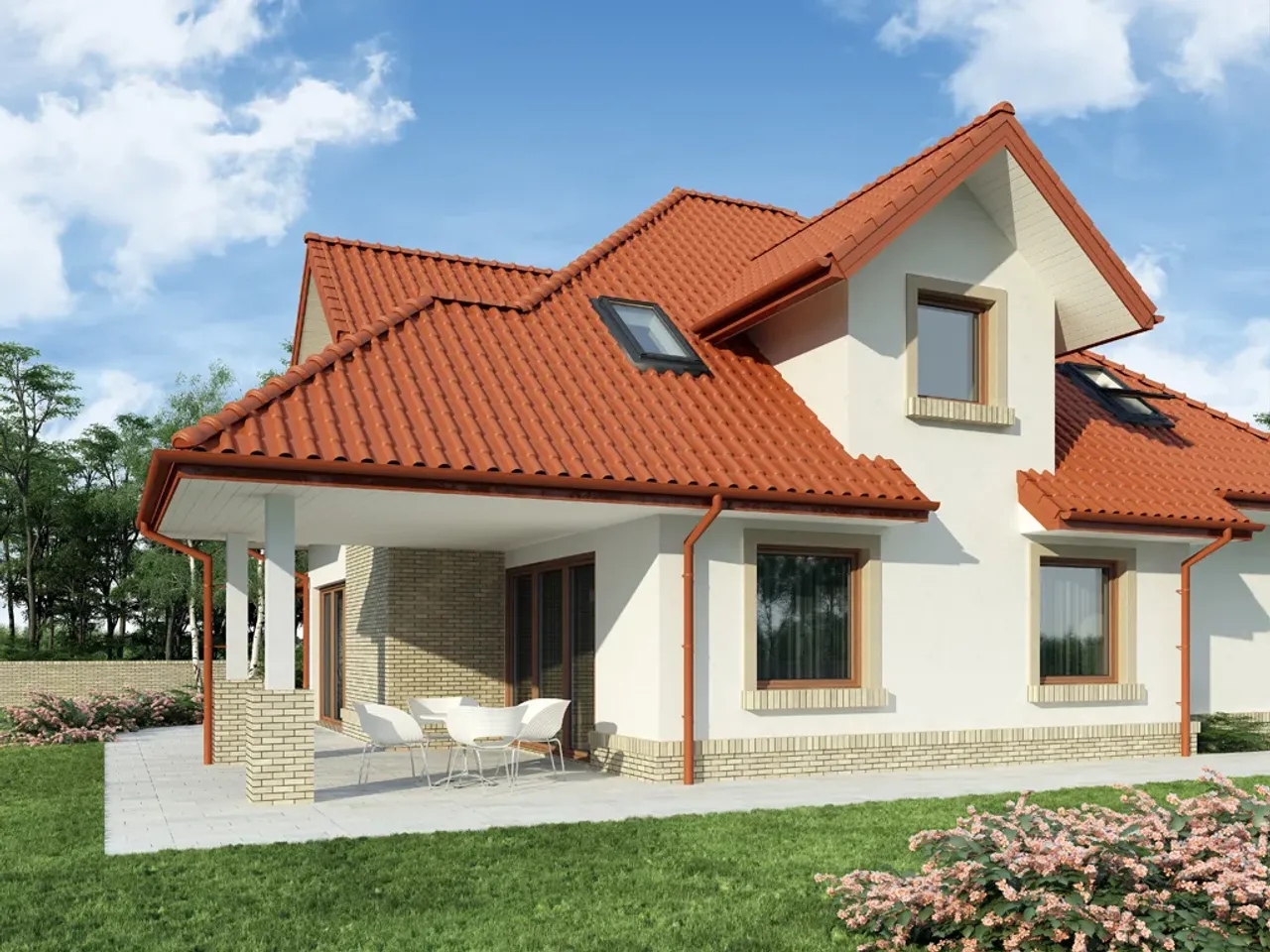

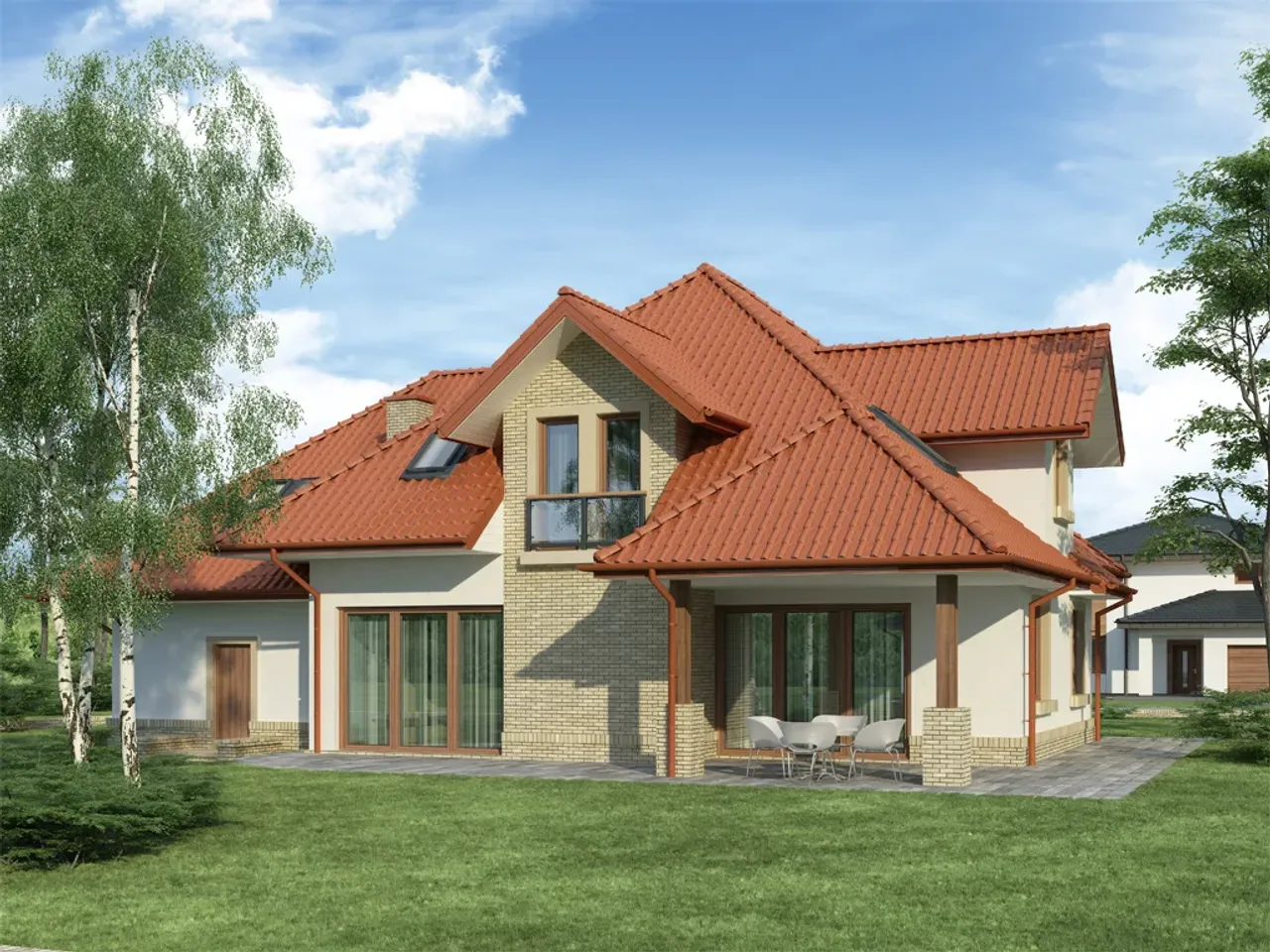

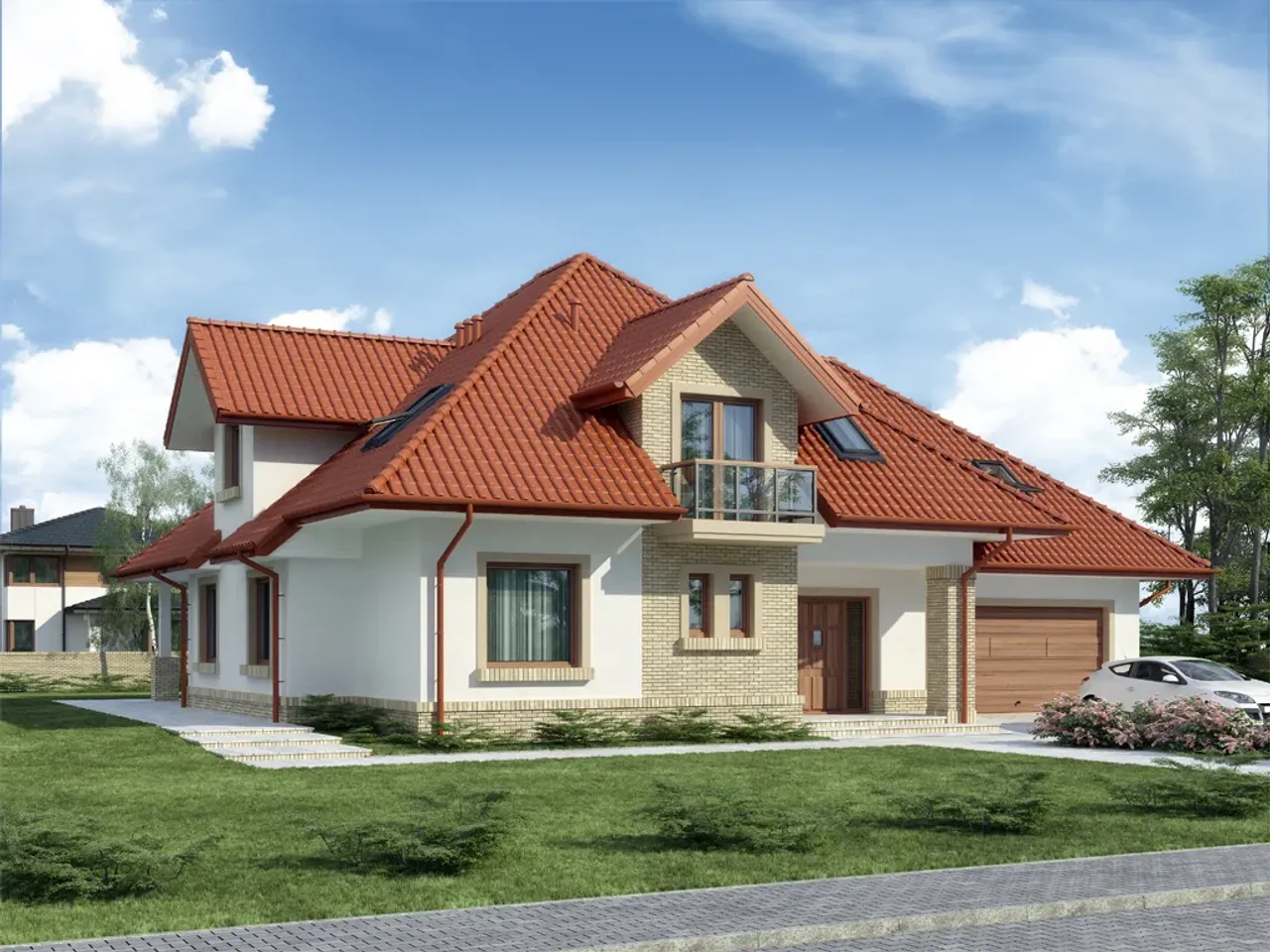

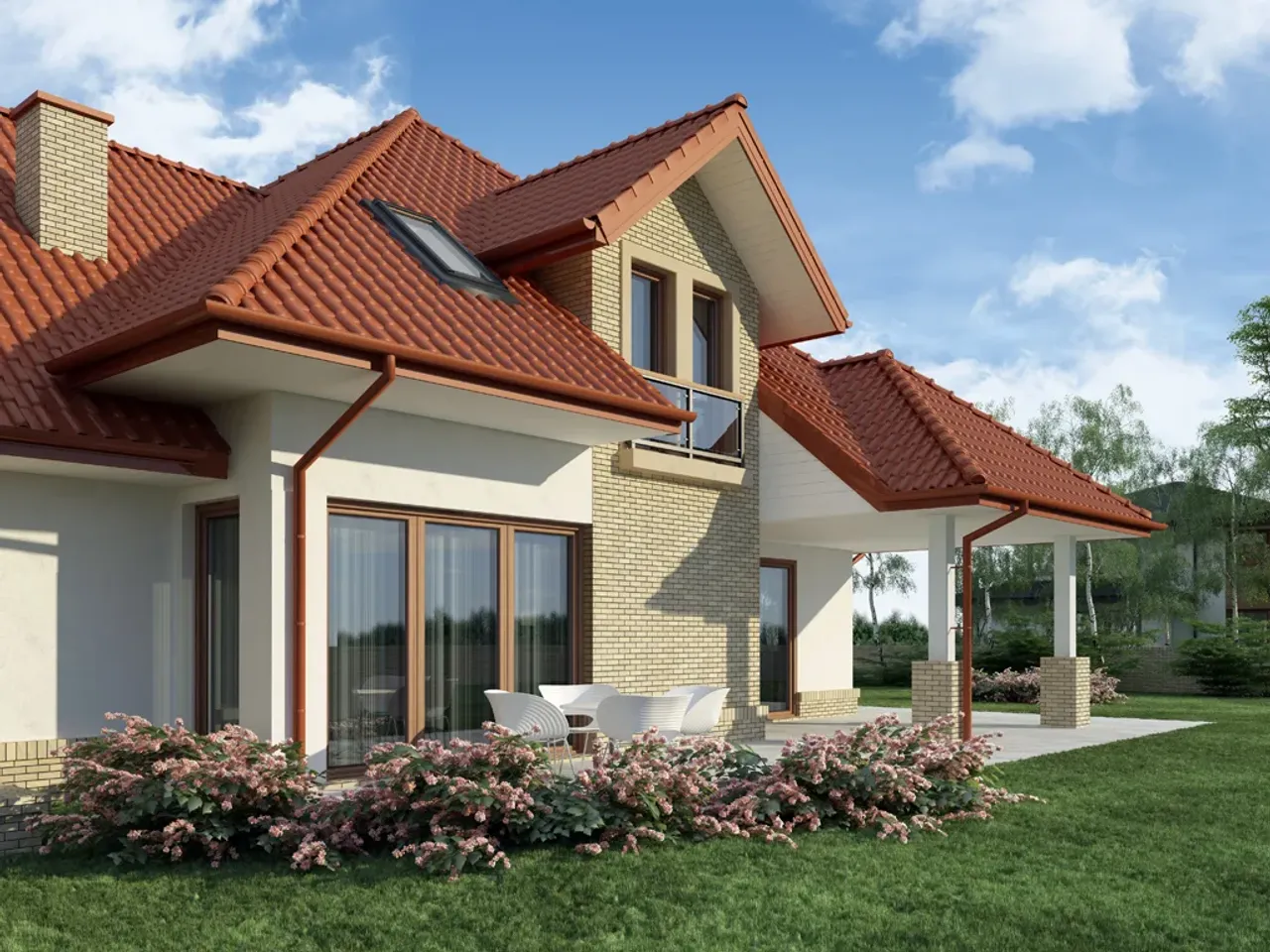

Projekt domu Berenike to parterowy dom z poddaszem pokryty dachem wielospadowym, budynek posiada tradycyjny wygląd, od strony frontowej znajdują się zadaszone drzwi oraz wjad do garażu dwustanowiskowy z wydzielonym miejsce na duże pomieszczenie gospodarcze. W projekcie domu Berenike od strony ogrodu przewidziano miejsce na duży zadaszony taras, który będzie idealnym miejscem gdzie można przebywać w ciepłe dni.

Fundamenty: bezpośrednie, na ławach i stopach fundamentowych.; Ściany zewnętrzne: bloczki z bet. komórkowego – 24 cm + styropian TERMO ORGANIKA typ Fasada 16 cm.; Ściany wewnętrzne: bloczki z bet. komórkowego – 24 cm (działowe – 12 cm) + działowe z płyty G-K na ruszcie (poddasze).; Strop: gęstożebrowy Teriva I oraz żelbetowy monolityczny gr. 20 i 24 cm.; Elewacje: tynk – System Platinum firmy TERMO ORGANIKA.; Pokrycie dachu: dachówka cementowa.; Konstrukcja dachu: drewniana o układzie konstrukcyjnym mieszanym.; Schody wewnętrzne: żelbetowe monolityczne zabiegowe.; Ogrzewanie: kocioł gazowy kondensacyjny, dodatkowe źródło ciepła – kominek z płaszczem wodnym.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.
