Gotowy projekt domu Astron (ID: 15686)

388.1 m²

parterowy+poddasze

2 stanowiska

murowany

10449 2025-11-21

Astron - 388.1m²

Projekt dostępny od ręki

Gwarantujemy najniższą cenę

10449 zł

(10849 zł brutto)

TANIEJ 400 zł

Najniższa cena z 30 dni przed obniżką: 10441 zł

10449 2025-11-21

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu to: 3 egzemplarze projektu archtektoniczno budowlanego + 2 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+2 egzemplarze.

Projekt architektoniczno-budowlany

Projekt zawiera rysunki architektoniczne w skali 1:50 lub 1:100: rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),rzut dachu,

przekroje, opisy przegród, elewacje budynku, wykaz stolarki okiennej i drzwiowej, detale rozwiązań architektonicznych.

Projekt zawiera również opis techniczny, który wskazuje:

zamierzony sposób użytkowania obiektu budowlanego, charakterystyczne parametry techniczne obiektu budowlanego (zestawienie powierzchni, kubatury, wysokość, wymiary, liczba kondygnacji), informację o sposobie posadowienia obiektu budowlanego, projektowane rozwiązania materiałowe i techniczne, mające wpływ na otoczenie, w tym środowisko, informację o wyposażeniu technicznym budynku, w tym projektowanym źródle ciepła do ogrzewania i przygotowania ciepłej wody użytkowej, inne wymagane opinie, uzgodnienia i pozwolenia

Projekt techniczny zawiera:

Opis techniczny i konstrukcyjny, Część architektoniczną (rzuty, przekroje, elewacje, wykaz stolarki w skali 1:50 lub 1:100), Część konstrukcyjną (rysunki w skali 1:25 lub 1:50) na którą składa się: rzuty fundamentów, rzuty konstrukcyjne poszczególnych kondygnacji, wykaz drewna na więźbę dachową i jej rzut, wykaz stali zbrojeniowej, szczegółowe rysunki detali konstrukcyjnych wraz z rozrysowanym zbrojeniem w skali 1:10 lub 1:20.

Instalacje sanitarne, które zwierają: opis techniczny, niezbędne obliczenia, schematy instalacyjne przebiegu instalacji wodno-kanalizacyjnej, schemat instalacji CO wraz z doborem grzejników, schemat i rozwinięcie instalacji gazowej, schemat kotłowni wraz z doborem kotła, schemat podłączenia wodomierza i gazomierza.

Instalacje elektryczne zawierające: opis techniczny i obliczenia instalacji elektrycznej i odgromowej, schemat rozmieszczenia elementów instalacji elektrycznej, schemat szafki bezpiecznikowej, schemat tablicy bezpiecznikowej, schemat instalacji telefonicznej.

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

Rzuty gotowego projektu domu Astron

1. Wiatrołap	3,80 m²
2. Hall	12,80 m²
3. Korytarz/komunikacja	17,20 m²
4. Garderoba	6,00 m²
5. Wc	2,50 m²
6. Garderoba	6,00 m²
7. Korytarz/komunikacja	10,20 m²
8. Pomieszczenie gospodarcze	11,50 m²
9. Pomieszczenie gospodarcze	3,90 m²
10. Kotłownia	4,50 m²
11. Pomieszczenie gospodarcze	16,40 m²
12. Garaż	47,60 m²
13. Garderoba	3,30 m²
14. Sypialnia	15,40 m²
15. Gabinet	15,00 m²
16. Sauna	6,30 m²
17. łazienka	5,60 m²
18. Oranżeria	16,00 m²
19. Salon	58,80 m²
20. Jadalnia	25,30 m²
21. Kuchnia	16,70 m²
22. Spiżarnia	2,00 m²
23. Spiżarnia	2,50 m²

Pobieram bezpłatne rysunki szczegółowe

1. Korytarz/komunikacja	30,60 m²
2. Sypialnia	17,70 m²
3. Garderoba	4,90 m²
4. Garderoba	3,90 m²
5. Garderoba	4,40 m²
6. Garderoba	4,40 m²
7. łazienka	7,10 m²
8. Sypialnia	14,90 m²
9. Sypialnia	22,40 m²
10. Garderoba	6,00 m²
11. łazienka	10,10 m²

Pobieram bezpłatne rysunki szczegółowe

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Astron

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Astron

Parametry Techniczne gotowego projektu domu Astron

Ilość pokoi 5

Pow. użytkowa 388.1 m²

Powierzchnia zabudowy 459 m²

Kondygnacje parterowy+poddasze

Garaż 2 stanowiska

Technologia murowany

Szerokość działki 41.6 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Szerokość budynku 31.58 m

Rodzaj garażu duży garaż

Kominek kominek w projekcie

Funkcje dodatkowe z ogrodem zimowym

Długość budynku 39.38 m

Rodzaj dachu wielospadowy

Piwnica bez podpiwniczenia

Kubatura 2179 m³

Przechowywanie w kuchni spiżarnia

Powierzchnia dachu 865 m²

Kąt nachylenia dachu drugiego 30

Długość działki 48.76 m

Styl budynku wille i rezydencje

Wysokość budynku 9.17 m

Liczba łazieniek 3

Kąt nachylenia dachu 38 °

Kalenica równoległa do drogi

Koszty budowy powyżej 700 tys., tylko z kosztorysem

Ilość pokoi 5

Powierzchnia zabudowy 459 m²

Garaż 2 stanowiska

Szerokość działki 41.6 m

Typ domu jednorodzinny całoroczny

Rodzaj garażu duży garaż

Funkcje dodatkowe z ogrodem zimowym

Rodzaj dachu wielospadowy

Kubatura 2179 m³

Powierzchnia dachu 865 m²

Długość działki 48.76 m

Wysokość budynku 9.17 m

Kąt nachylenia dachu 38 °

Koszty budowy powyżej 700 tys., tylko z kosztorysem

Pow. użytkowa 388.1 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Szerokość budynku 31.58 m

Kominek kominek w projekcie

Długość budynku 39.38 m

Piwnica bez podpiwniczenia

Przechowywanie w kuchni spiżarnia

Kąt nachylenia dachu drugiego 30

Styl budynku wille i rezydencje

Liczba łazieniek 3

Kalenica równoległa do drogi

Nasze prawdziwe opinie z Google

Opis projektu domu Astron

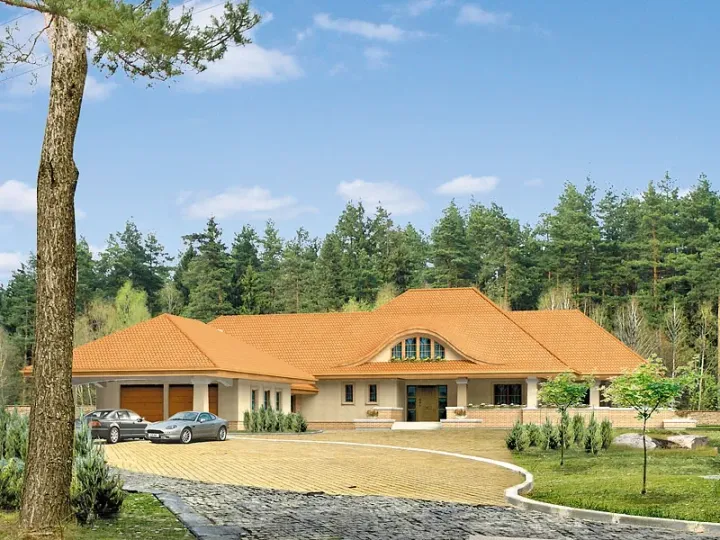

Gotowy projekt domu jednorodzinnego Astron (CE) przedstawia budynek parterowy z poddaszem użytkowym, zaprojektowany w technologii murowanej. Dom będzie przykryty dachem wielospadowym o kącie nachylenia 38 stopni/e. W domu na podstawie projektu Astron (CE) możliwe jest zastosowanie ogrzewania na paliwo stałe lub gazowego, i dogrzewanie domu kominkiem. W projekcie znajduje się garaż na dwa auta. Z przedstawionego projektu powstanie budynek niepodpiwniczony. Astron (CE) będzie domem charakteryzującym się tradycyjnym stylem wykończenia.
