124.2 m²

parterowy+poddasze

bez garażu

murowany

Gotowy projekt domu Arklow

ID: 7844

3515 2025-04-08

TANIEJ 185 zł do 04.04.2025

Projekt zgodny z aktualnymi przepisami WT2021

3515 zł

(3700 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 3515 zł

3515 2025-04-08

Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze, czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany (opis i rysunki)

II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub pompy ciepła w zależności od projektu, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową.

W części architektonicznej znajdują się:

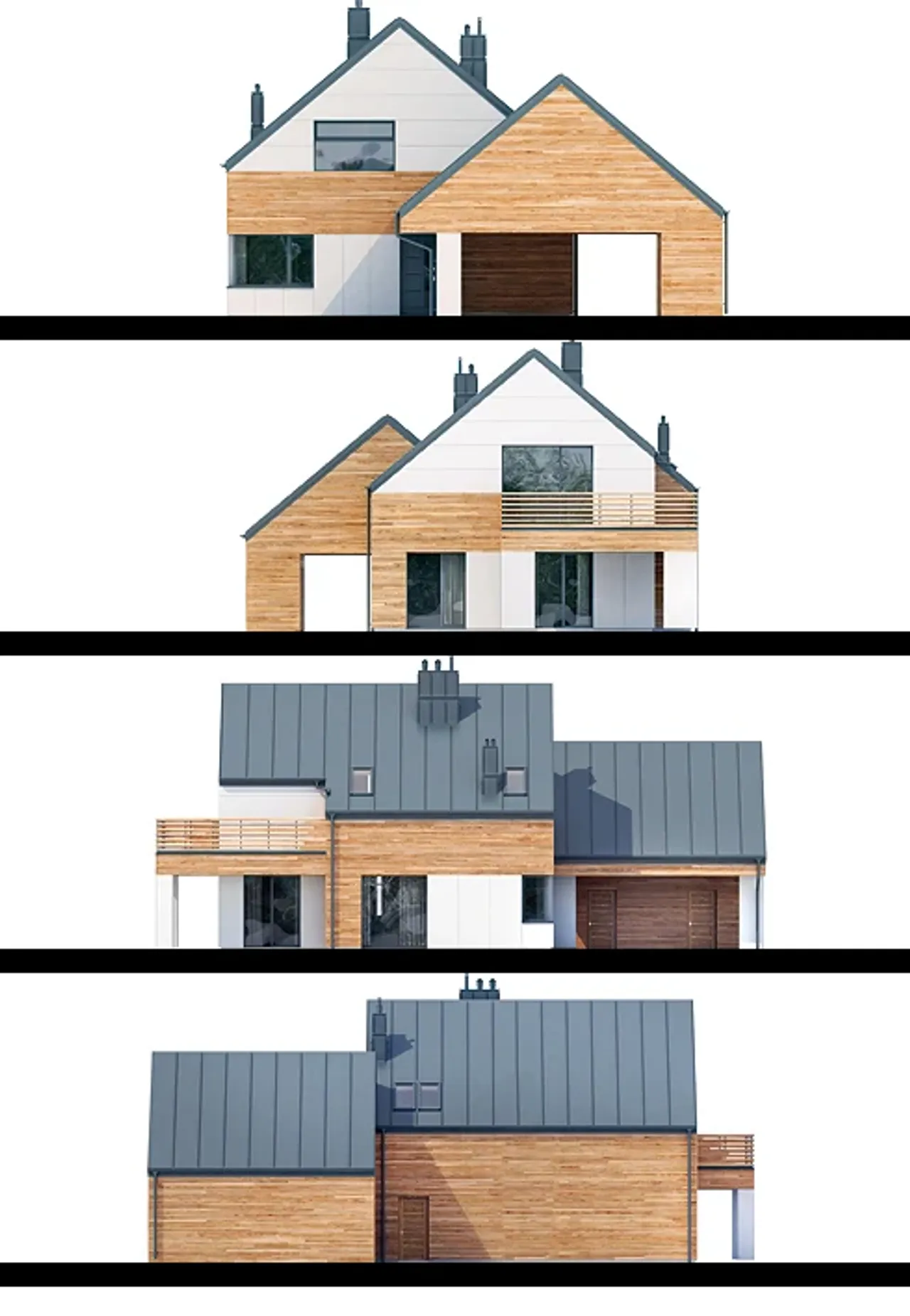

- elewacje

- rzuty wszystkich kondygnacji

- więźba wraz z zestawieniem drewna

- rzut dachu oraz zestawienie stolarki otworowej

Na rysunkach konstrukcyjnych pokazane są:

- fundamenty wraz z przekrojami szczegółowymi

- rzut konstrukcji i stropu

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

3515.00zł

Rzuty gotowego projektu domu Arklow

1. Wiatrołap	4,70 m²
2. Salon z jadalnią	27,00 m²
3. Kuchnia	8,30 m²
4. Spiżarnia	1,50 m²
5. Pokój	10,00 m²
6. Korytarz	12,30 m²
7. łazienka	2,90 m²
8. Kotłownia	6,80 m²

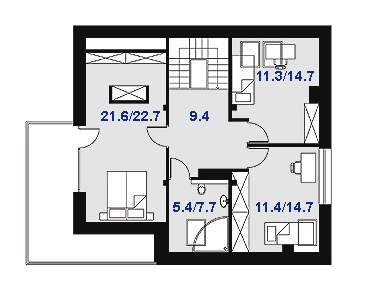

1. Korytarz	9,40 m²
2. Sypialnia	21,60 (22,70) m²
3. łazienka	5,40 (7,70) m²
4. Sypialnia	11,40 (14,70) m²
5. Sypialnia	11,30 (14,70) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Arklow

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Arklow

Parametry Techniczne gotowego projektu domu Arklow

Pow. użytkowa 124.2 m²

Powierzchnia zabudowy 152 m²

Kondygnacje parterowy+poddasze

Garaż bez garażu

Technologia murowany

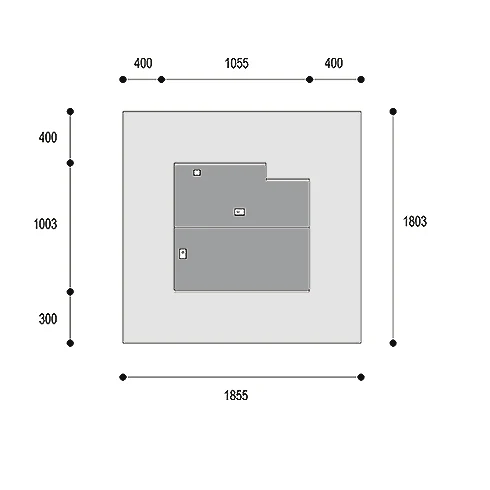

Szerokość działki 25.4 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Wysokość budynku 8.54 m

Piwnica bez podpiwniczenia

Strop żelbetowy

Kąt nachylenia dachu 40 °

Kalenica równoległa do drogi

Długość działki 20.82 m

Rodzaj garażu wiata

Funkcje dodatkowe z dwoma wejściami

Rodzaj dachu dwuspadowy

Przechowywanie w kuchni spiżarnia

Kominek kominek w projekcie

Kubatura 642 m³

Kotłownia duża kotłownia

Styl budynku nowoczesny

Koszty budowy tylko z kosztorysem, 250-300 tys.

Pow. użytkowa 124.2 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Wysokość budynku 8.54 m

Strop żelbetowy

Kalenica równoległa do drogi

Rodzaj garażu wiata

Rodzaj dachu dwuspadowy

Kominek kominek w projekcie

Kotłownia duża kotłownia

Koszty budowy tylko z kosztorysem, 250-300 tys.

Powierzchnia zabudowy 152 m²

Garaż bez garażu

Szerokość działki 25.4 m

Typ domu jednorodzinny całoroczny

Piwnica bez podpiwniczenia

Kąt nachylenia dachu 40 °

Długość działki 20.82 m

Funkcje dodatkowe z dwoma wejściami

Przechowywanie w kuchni spiżarnia

Kubatura 642 m³

Styl budynku nowoczesny

Nasze prawdziwe opinie z Google

Opis projektu domu Arklow

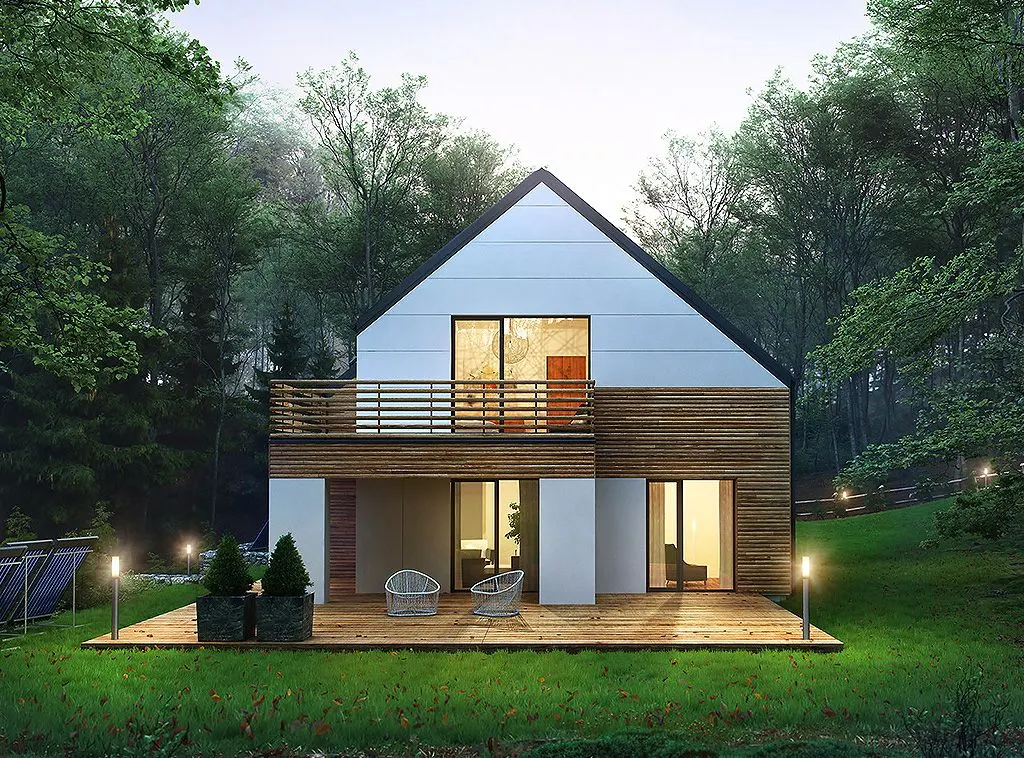

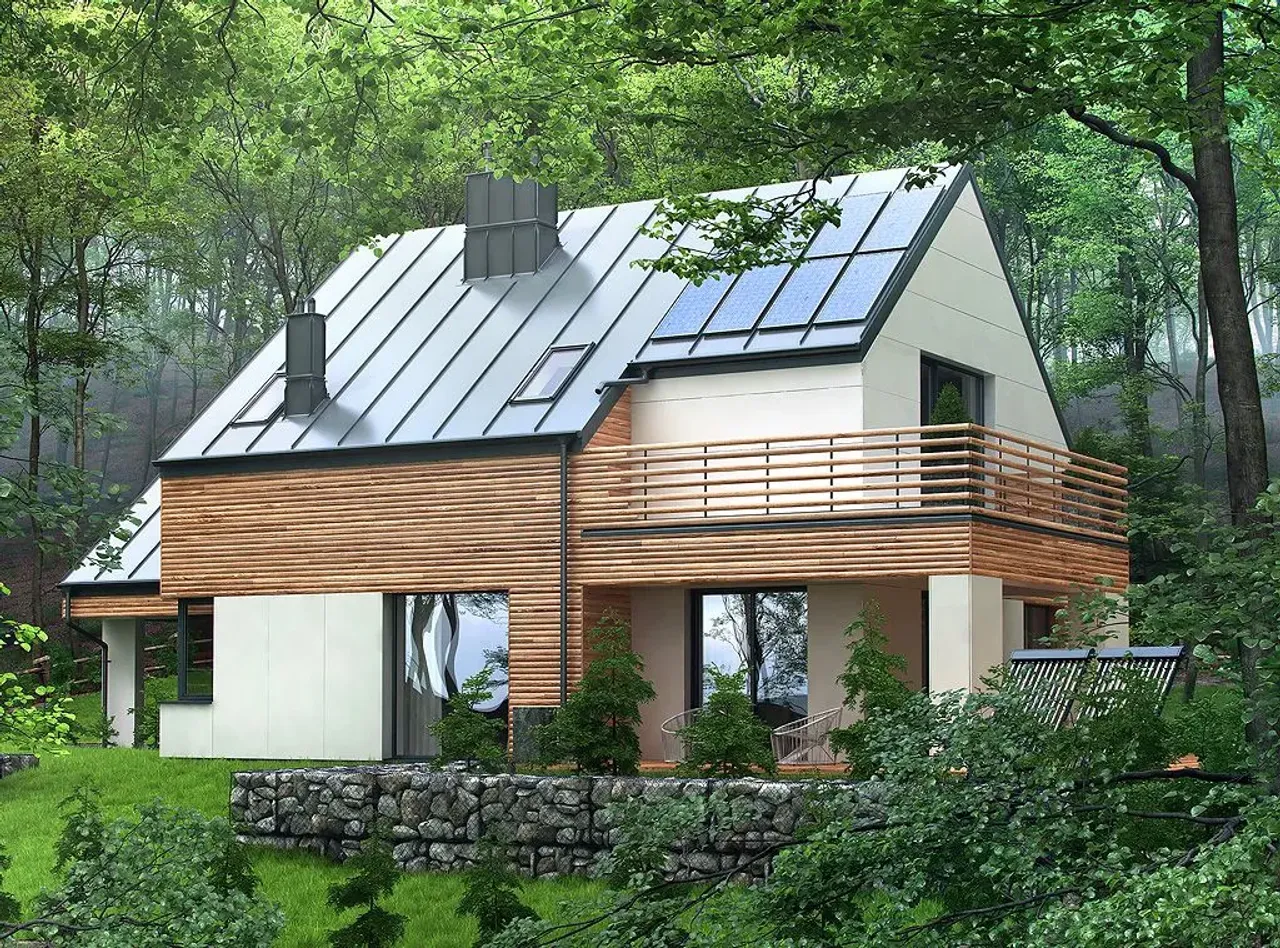

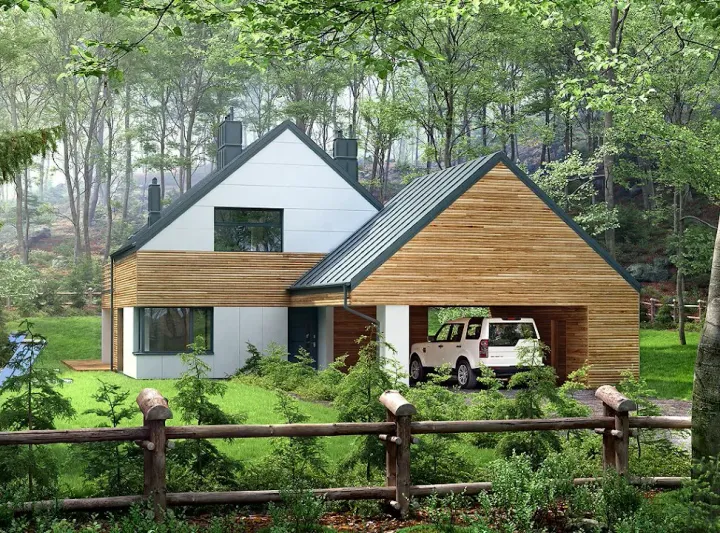

Projekt domu Arklow jest przykładem małego ale równocześnie funkcjonalnego domu dla 4 lub 5 osobowej rodziny. Do domu doprojektowano oddzielną wiatę (która pomieści dwa samochody) wraz z pomieszczeniem gospodarczym w którym można schować np.: sprzęt ogrodniczy. opał. rowery. narty. Dom posiada prostą a zarazem nowoczesną i elegancką bryłę. Ciekawie i oryginalnie wykończona elewacja jest niewątpliwym atutem domu. Na parterze domu przewidziano: wiatrołap z miejscem na szafę. salon z jadalnią otwartą na kuchnię (z wygodną spiżarką ). pokój. łazienkę z prysznicem a także kotłownię z której można wyjść bezpośrednio na zewnątrz budynku. Dodatkowy pokój na parterze może służyć jako gabinet do pracy lub pokój gościnny. Poddasze budynku zajmuje strefa nocna. Oprócz dwóch wygodnych pokoi. przeznaczonych dla dzieci znajduje się tu również duża. doświetlona sypialnia rodziców z praktyczną garderobą. Z sypialni zaprojektowano wyjście na taras. Na poddaszu jest także łazienka z miejscem na wygodną wannę. We wszystkich pomieszczeniach skosy zaczynają się na wysokości 1.4m. Prosta konstrukcja domu. dwuspadowy dach pozwoli na szybką i ekonomiczną budowę. Dom zaprojektowany jest w sposób energooszczędny. co zapewnia niskie rachunki za ogrzewanie. Oddzielna wiata umożliwia realizację całego projektu w dwóch etapach.
