Gotowy projekt domu Arion (ID: 17260)

142.82 m²

parterowy+poddasze

bez garażu

murowany

4949 2025-12-15

Arion - 142.82m²

Projekt dostępny od ręki

Gwarantujemy najniższą cenę

4949 zł

💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź

W cenie projektu:

📣 GRATIS: WIERTARKA UDAROWA

Tablica + dziennik budowy
16 projektów ogrodowych
Darmowa wysyłka (kurier, paczkomat, pobranie)
30 dni na zwrot
Pozwolenie na zmiany z podpisem i pieczęcią autora
GRATIS: Wiertarka Udarowa

22 299 20 00 (pn-nd 9.30 do 19.30)

Zawartość projektu to: 3 egzemplarze projektu archtektoniczno budowlanego + 2 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+2 egzemplarze.

Projekt architektoniczno-budowlany

Projekt zawiera rysunki architektoniczne w skali 1:50 lub 1:100: rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),rzut dachu,

przekroje, opisy przegród, elewacje budynku, wykaz stolarki okiennej i drzwiowej, detale rozwiązań architektonicznych.

Projekt zawiera również opis techniczny, który wskazuje:

zamierzony sposób użytkowania obiektu budowlanego, charakterystyczne parametry techniczne obiektu budowlanego (zestawienie powierzchni, kubatury, wysokość, wymiary, liczba kondygnacji), informację o sposobie posadowienia obiektu budowlanego, projektowane rozwiązania materiałowe i techniczne, mające wpływ na otoczenie, w tym środowisko, informację o wyposażeniu technicznym budynku, w tym projektowanym źródle ciepła do ogrzewania i przygotowania ciepłej wody użytkowej, inne wymagane opinie, uzgodnienia i pozwolenia

Projekt techniczny zawiera:

Opis techniczny i konstrukcyjny, Część architektoniczną (rzuty, przekroje, elewacje, wykaz stolarki w skali 1:50 lub 1:100), Część konstrukcyjną (rysunki w skali 1:25 lub 1:50) na którą składa się: rzuty fundamentów, rzuty konstrukcyjne poszczególnych kondygnacji, wykaz drewna na więźbę dachową i jej rzut, wykaz stali zbrojeniowej, szczegółowe rysunki detali konstrukcyjnych wraz z rozrysowanym zbrojeniem w skali 1:10 lub 1:20.

Instalacje sanitarne, które zwierają: opis techniczny, niezbędne obliczenia, schematy instalacyjne przebiegu instalacji wodno-kanalizacyjnej, schemat instalacji CO wraz z doborem grzejników, schemat i rozwinięcie instalacji gazowej, schemat kotłowni wraz z doborem kotła, schemat podłączenia wodomierza i gazomierza.

Instalacje elektryczne zawierające: opis techniczny i obliczenia instalacji elektrycznej i odgromowej, schemat rozmieszczenia elementów instalacji elektrycznej, schemat szafki bezpiecznikowej, schemat tablicy bezpiecznikowej, schemat instalacji telefonicznej.

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

Rzuty gotowego projektu domu Arion

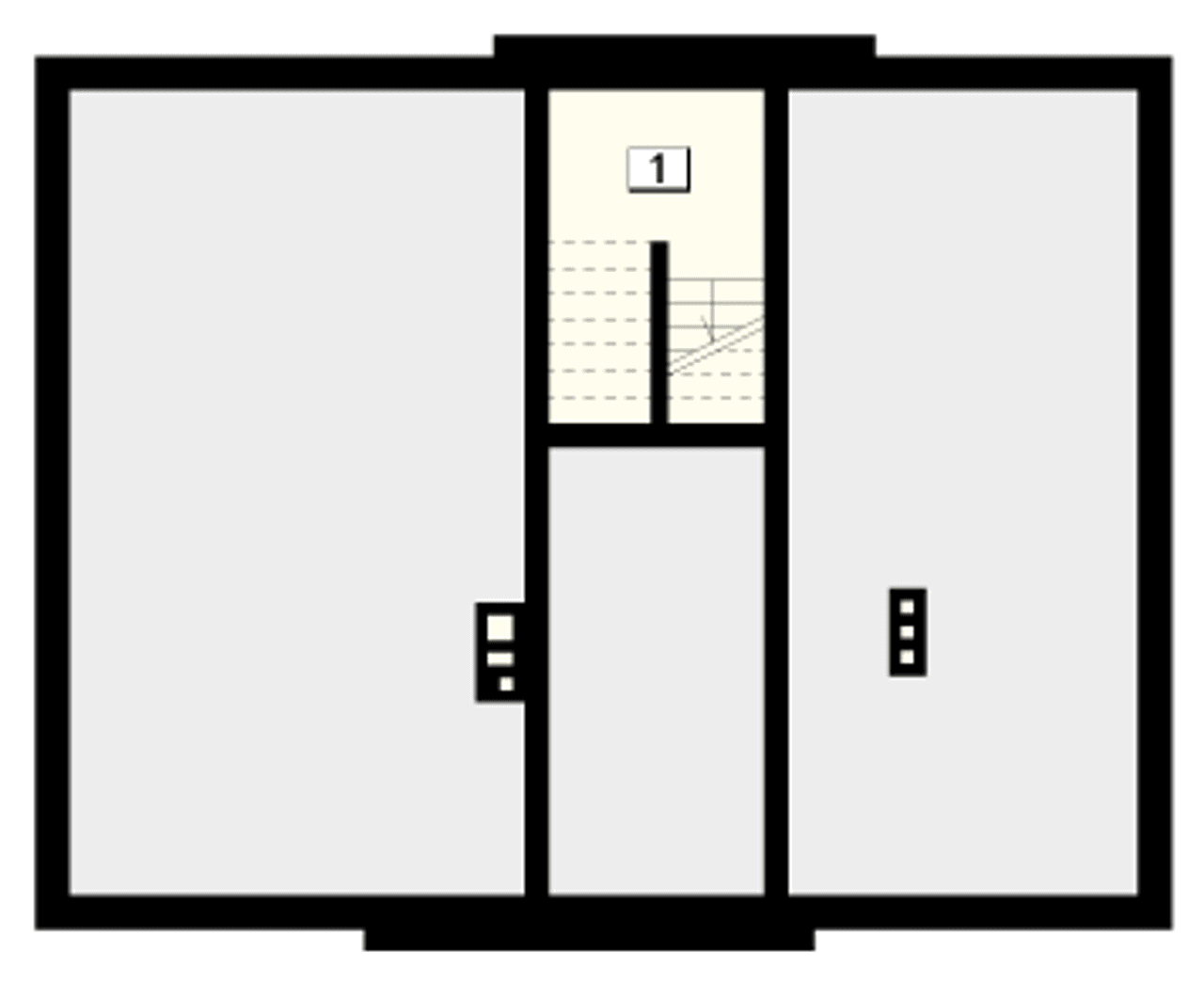

1. Komunikacja

6,00 m²

Pobieram bezpłatne rysunki szczegółowe

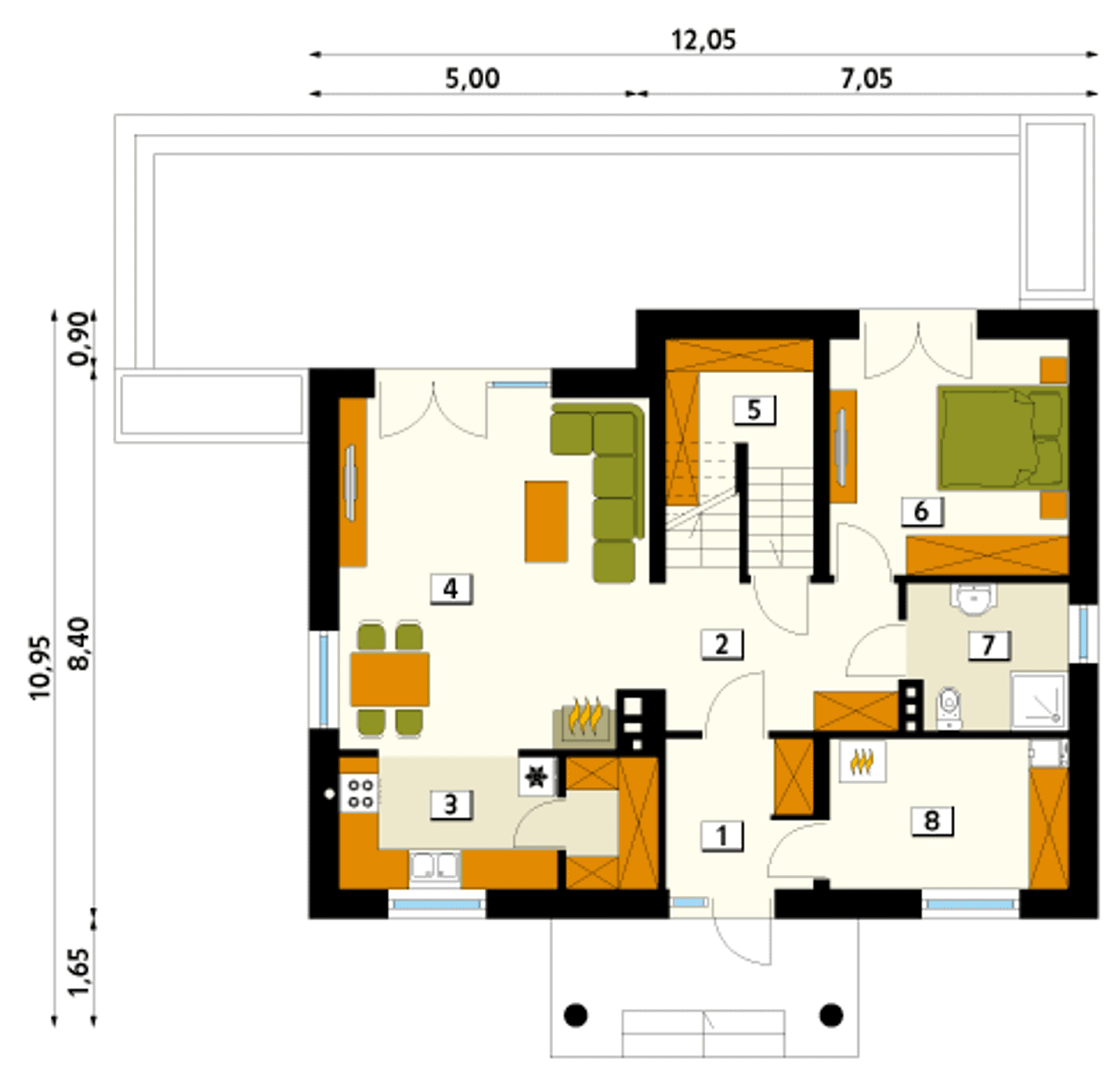

1. Wiatrołap	5,12 m²
2. Korytarz/komunikacja	8,28 m²
3. Kuchnia	10,21 m²
4. Salon/jadalnia	25,40 m²
5. Pomieszczenie gospodarcze	6,17 m²
6. Pokój	13,15 m²
7. łazienka	5,38 m²
8. Kotłownia	8,39 m²

Pobieram bezpłatne rysunki szczegółowe

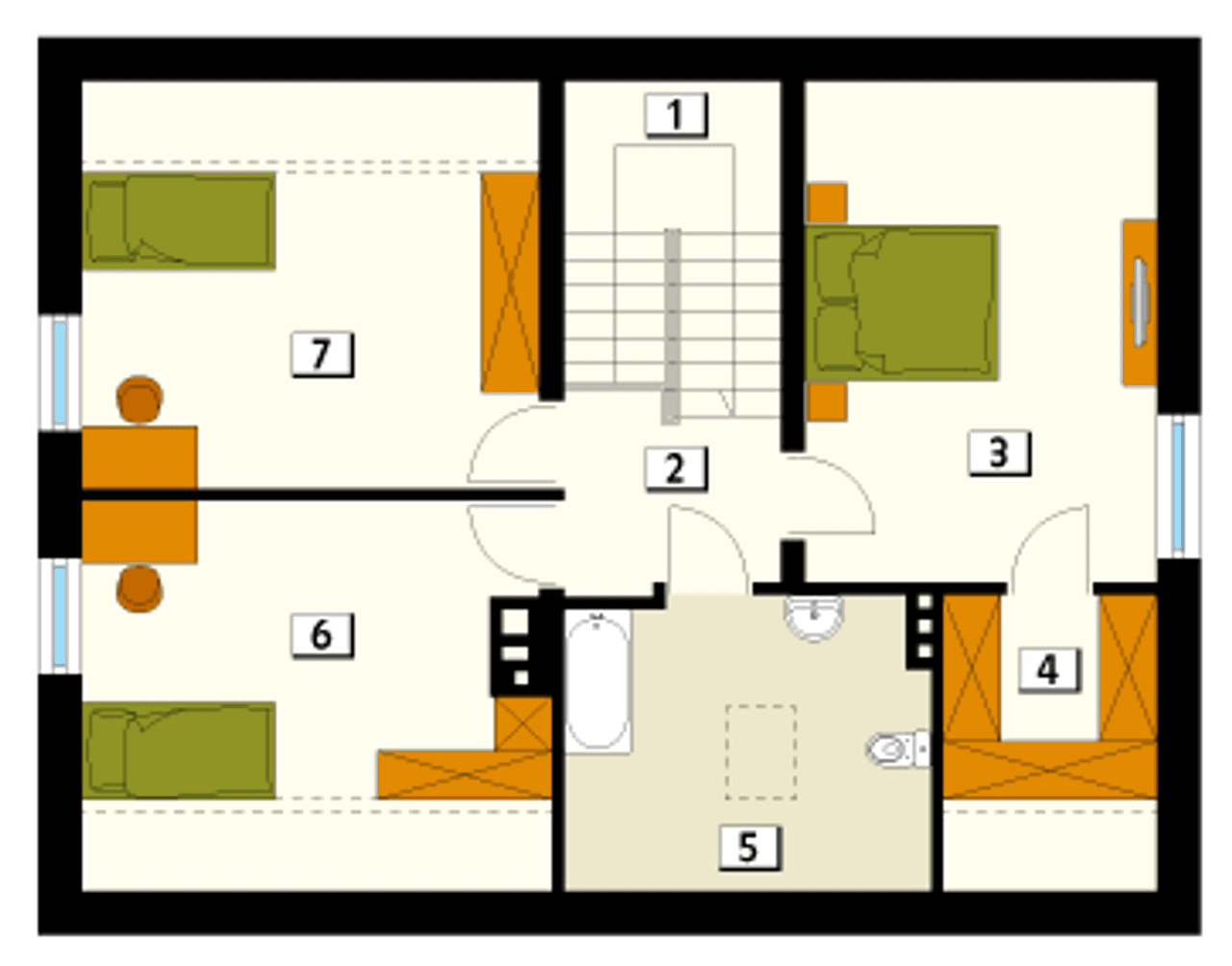

1. Schody	7,81 m²
2. Korytarz/komunikacja	4,39 m²
3. Pokój	13,72 m²
4. Garderoba	3,65 m²
5. łazienka	5,90 m²
6. Pokój	12,00 m²
7. Pokój	13,25 m²

Pobieram bezpłatne rysunki szczegółowe

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Arion

Imię i nazwisko *

Email *

Telefon *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Arion

Parametry Techniczne gotowego projektu domu Arion

Pow. użytkowa 142.82 m²

Ilość pokoi 4

Powierzchnia zabudowy 112.06 m²

Kondygnacje parterowy+poddasze

Garaż bez garażu

Technologia murowany

Szerokość działki 20.52 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Długość budynku 10.95 m

Rodzaj dachu dwuspadowy

Piwnica bez podpiwniczenia

Kubatura 550 m³

Powierzchnia dachu 210.15 m²

Długość działki 20.42 m

Wysokość budynku 8.08 m

Strop żelbetowy

Styl budynku dworkowy

Liczba łazieniek 2

Kalenica równoległa do drogi

Kominek kominek w projekcie

Szerokość budynku 12.05 m

Kotłownia duża kotłownia

Kąt nachylenia dachu 45 °

Koszty budowy tylko z kosztorysem, 250-300 tys.

Pow. użytkowa 142.82 m²

Powierzchnia zabudowy 112.06 m²

Garaż bez garażu

Szerokość działki 20.52 m

Typ domu jednorodzinny całoroczny

Rodzaj dachu dwuspadowy

Kubatura 550 m³

Długość działki 20.42 m

Strop żelbetowy

Liczba łazieniek 2

Kominek kominek w projekcie

Kotłownia duża kotłownia

Koszty budowy tylko z kosztorysem, 250-300 tys.

Ilość pokoi 4

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Długość budynku 10.95 m

Piwnica bez podpiwniczenia

Powierzchnia dachu 210.15 m²

Wysokość budynku 8.08 m

Styl budynku dworkowy

Kalenica równoległa do drogi

Szerokość budynku 12.05 m

Kąt nachylenia dachu 45 °

Nasze prawdziwe opinie z Google

Opis projektu domu Arion

Gotowy projekt domu Arion (CE) to dom murowany, bez garażu. Decydując sie na projekt Arion (CE) przyszli inwestorzy zamieszkają w budynku parterowym z poddaszem użytkowym. Konstrukcję domu wieńczy dach dwuspadowy, a całość utrzymana jest w tradycyjnej stylistyce. Gotowy projekt domu Arion (CE) będzie domem w zabudowie całorocznej, bez podpiwniczenia, w którym przewidziano instalację kominkową oraz otwartą kuchnię. Projekt charakteryzuje połaczenie tradycyjności z nowoczesnością dzięki prostej bryle i wspólczesnym rozwiązaniom wykorzystanym przy projektowaniu rozkładu pomieszczeń wewnątrz budynku. Ważnymi elementami wykorzystanymi w projekcie jest elegancki wygląd zewnętrzny, proporcjonalna bryła, funkcjonalne rozmieszczenie pomieszczeń wewnątrz budynku oraz dbałość o odpowiednie doświetlenie pomieszczeń. Projekt charakteryzuje elegancka forma i tradycyjna estetyka. .

Technologia wykonania:

Ściany: 2-warstwowe - pustak ceramiczny + wełna mineralna.
Stropy: żelbetowe, wylewane.
Dach: dachówka ceramiczna.

Częste pytania

Czy projekty z Planz.pl są kompletne?

Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.

Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.

Planz.pl to polska firma działającą na rynku od 15 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.

Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z producentami sprzętu elektrycznego, oferujemy możliwość otrzymania np. Wiertarki udarowej w formie atrakcyjnego gratisu.

Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.

Czy mogę wprowadzić zmiany w projekcie?

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
✓ Projekty techniczne ➞ szczegóły
✓ charakterystyka energetyczna (do projektów domów)
✓ zgoda na zmiany w projekcie ➞ szczegóły
✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Dodatki do projektu Arion

Dodatki możesz kupić razem z projektem lub dokupić po czasie

[Uni] Zgoda na zmiany w projekcie (0 zł)

[Domy w Stylu] Schemat szamba (600 zł)

[Mtm] Kosztorys dla domów do 140m2 (350 zł)

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

[Uni] Zgoda na zmiany w projekcie (0 zł)

Zgoda na zmiany wypisane wyżej, dołączana jest automatycznie. Jeśli potrzebny jest szerszy zakres zmian, prosimy o informację w zamówieniu, w polu 'komentarz'. Każda zgoda jest bezpłatna.
