    Gotowy projekt domu Ariel 4

    ID: 17259
    5349 2025-11-07
    TANIEJ 300 zł
    💡 Kupujesz pełny projekt opracowany przez członków Izby Architektów RP ➞ sprawdź
    5349 zł
    (5649 zł brutto)
    Najniższa cena z 30 dni przed obniżką: 5349 zł
    5349 2025-11-07
    • Promocja GRATISOWA do 31.10.2025 ➞ sprawdź zasady
    • ✓ GRATIS: Wiertarka
    • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
    • ✓ GRATIS: tablica i dziennik budowy
    • ✓ GRATIS: przesyłka kurierska
    • ✓ Czas na zwrot:30 dni
    Zawartość projektu to: 3 egzemplarze projektu archtektoniczno budowlanego + 2 egzemplarze projektu technicznego.
    Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+2 egzemplarze.

    Projekt architektoniczno-budowlany
    Projekt zawiera rysunki architektoniczne w skali 1:50 lub 1:100: rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),rzut dachu,
    przekroje, opisy przegród, elewacje budynku, wykaz stolarki okiennej i drzwiowej, detale rozwiązań architektonicznych.

    Projekt zawiera również opis techniczny, który wskazuje:
    zamierzony sposób użytkowania obiektu budowlanego, charakterystyczne parametry techniczne obiektu budowlanego (zestawienie powierzchni, kubatury, wysokość, wymiary, liczba kondygnacji), informację o sposobie posadowienia obiektu budowlanego, projektowane rozwiązania materiałowe i techniczne, mające wpływ na otoczenie, w tym środowisko, informację o wyposażeniu technicznym budynku, w tym projektowanym źródle ciepła do ogrzewania i przygotowania ciepłej wody użytkowej, inne wymagane opinie, uzgodnienia i pozwolenia

    Projekt techniczny zawiera:
    Opis techniczny i konstrukcyjny, Część architektoniczną (rzuty, przekroje, elewacje, wykaz stolarki w skali 1:50 lub 1:100), Część konstrukcyjną (rysunki w skali 1:25 lub 1:50) na którą składa się: rzuty fundamentów, rzuty konstrukcyjne poszczególnych kondygnacji, wykaz drewna na więźbę dachową i jej rzut, wykaz stali zbrojeniowej, szczegółowe rysunki detali konstrukcyjnych wraz z rozrysowanym zbrojeniem w skali 1:10 lub 1:20.

    Instalacje sanitarne, które zwierają: opis techniczny, niezbędne obliczenia, schematy instalacyjne przebiegu instalacji wodno-kanalizacyjnej, schemat instalacji CO wraz z doborem grzejników, schemat i rozwinięcie instalacji gazowej, schemat kotłowni wraz z doborem kotła, schemat podłączenia wodomierza i gazomierza.

    Instalacje elektryczne zawierające: opis techniczny i obliczenia instalacji elektrycznej i odgromowej, schemat rozmieszczenia elementów instalacji elektrycznej, schemat szafki bezpiecznikowej, schemat tablicy bezpiecznikowej, schemat instalacji telefonicznej.
    Udostępnij projekt:

    Rzuty gotowego projektu domu Ariel 4

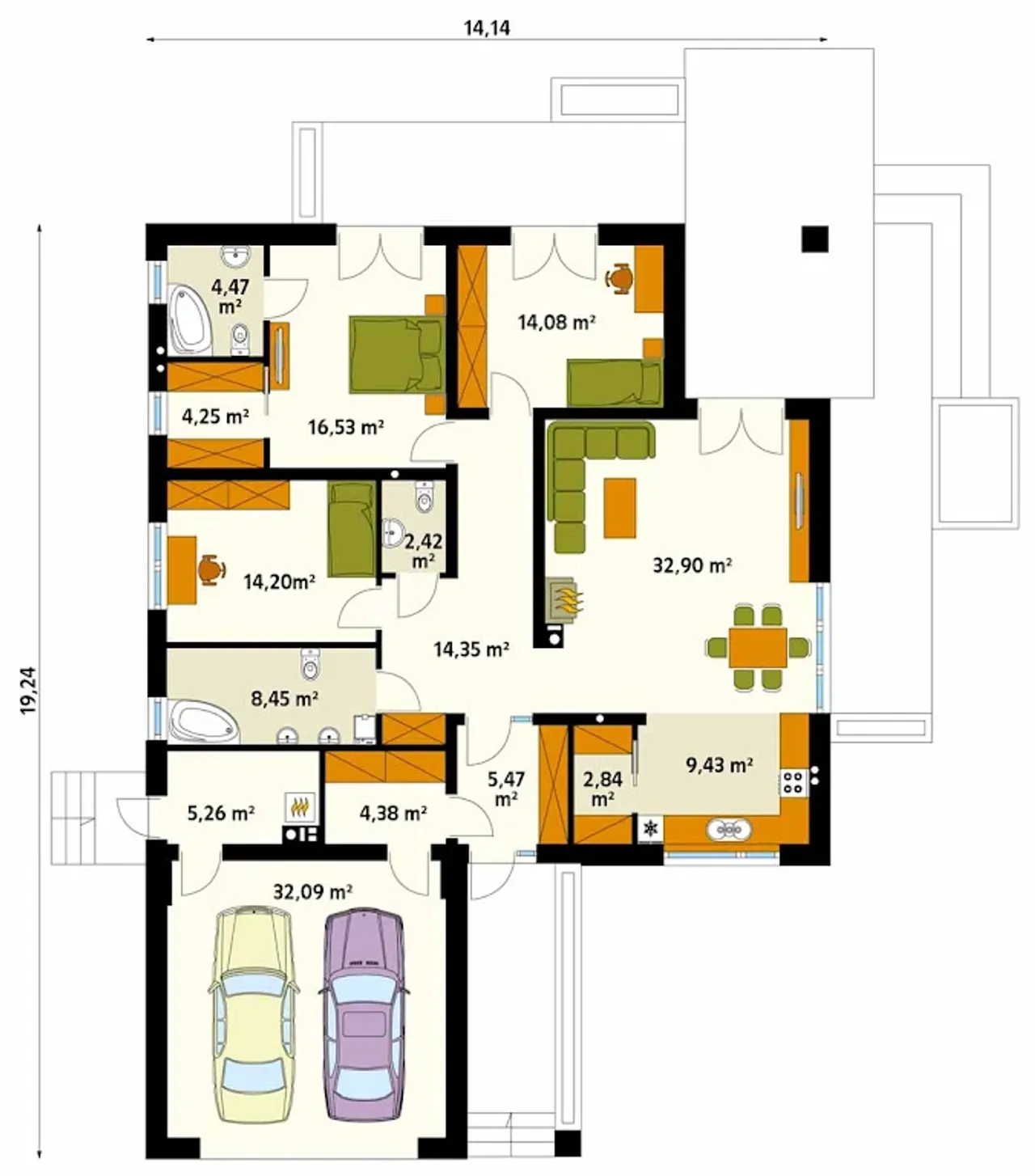

    Ariel 4 Rzut 1
    1. Wiatrołap 5,47 m²
    2. Hol 14,35 m²
    3. Salon z jadalnią 32,90 m²
    4. Kuchnia 9,43 m²
    5. Spiżarnia 2,84 m²
    6. Pokój 14,08 m²
    7. Sypialnia 16,53 m²
    8. łazienka 4,47 m²
    9. Garderoba 4,25 m²
    10. Wc 2,42 m²
    11. Pokój 14,20 m²
    12. łazienka 8,45 m²
    13. Pom. gospdoarcze 4,38 m²
    14. Kotłownia 5,26 m²
    15. Garaż 32,09 m²
    Pobieram bezpłatne rysunki szczegółowe
    Ariel 4 Rzut 2
    Pobieram bezpłatne rysunki szczegółowe

    Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Ariel 4

    Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Ariel 4

    Parametry Techniczne gotowego projektu domu Ariel 4

    Ilość pokoi 4
    Pow. użytkowa 139.03 m²
    Powierzchnia zabudowy 217.26 m²
    Kondygnacje parterowy
    Garaż 2 stanowiska
    Technologia murowany
    Szerokość działki 22.14 m
    Obiekt dom
    Typ domu jednorodzinny całoroczny
    Szerokość budynku 14.14 m
    Styl budynku nowoczesny
    Kominek kominek w projekcie
    Długość budynku 19.24 m
    Piwnica bez podpiwniczenia
    Kąt nachylenia dachu 25 °
    Kubatura 1056 m³
    Strop żelbetowy
    Powierzchnia dachu 345 m²
    Rodzaj garażu z przodu
    Długość działki 28.24 m
    Kalenica równoległa do drogi
    Wysokość budynku 7.32 m
    Rodzaj dachu wielospadowy
    Ogrzewanie gaz, paliwo stałe
    Ep 20.32
    Przechowywanie w kuchni spiżarnia
    Liczba łazieniek 2
    Funkcje dodatkowe z dwoma wejściami
    Koszty budowy 350-400 tys., tylko z kosztorysem

    Energia i ogrzewanie gotowego projektu domu Ariel 4

    Źródło ogrzewania: gaz, paliwo stałe
    Wentylacja: Grawitacyjna
    Parametry energetyczne:
    Ep: 20.32 kWh/(m²rok)
    Euco: 32.37 kWh/(m²rok)

    Nasze prawdziwe opinie z Google

    Opis projektu domu Ariel 4

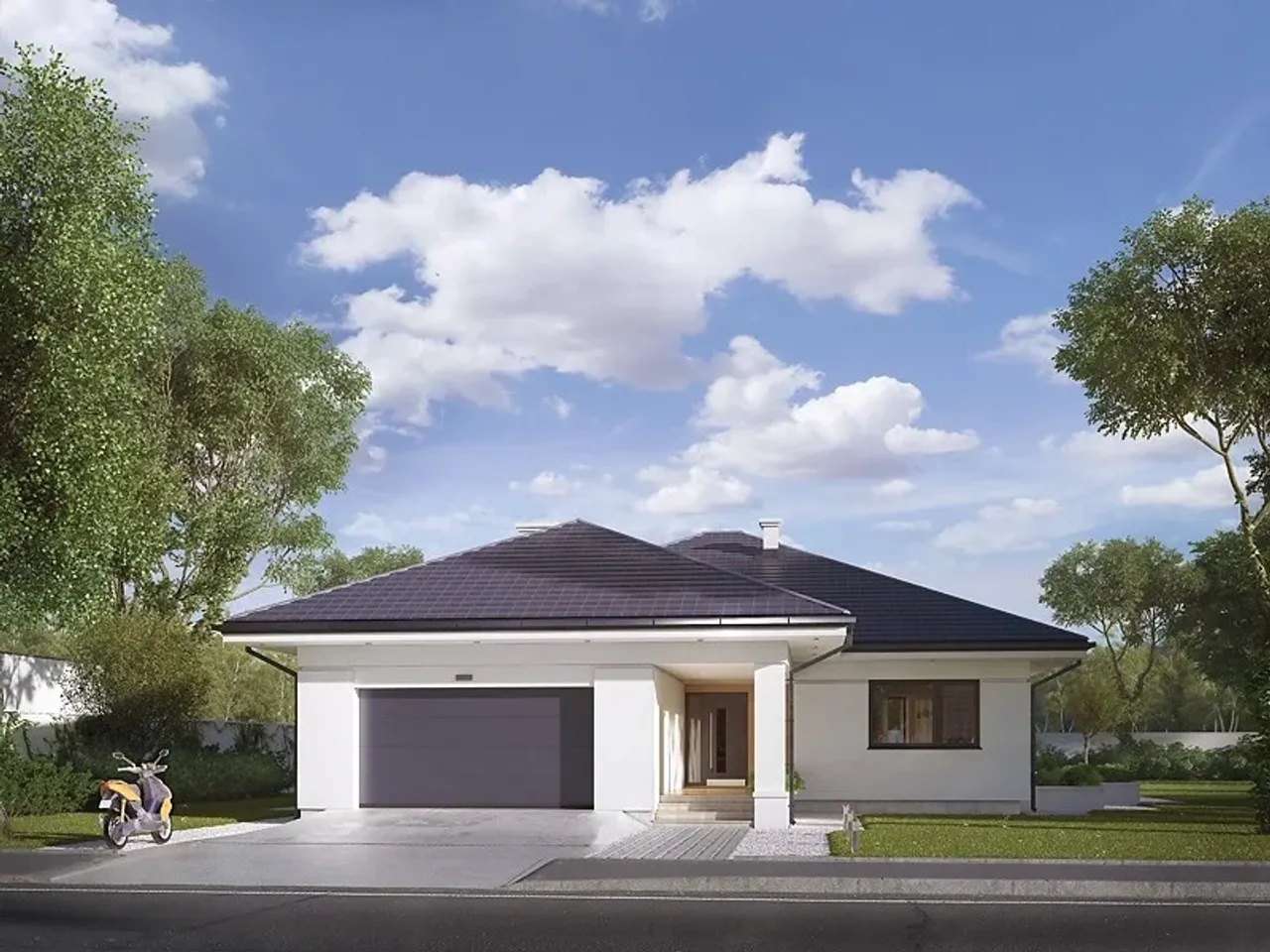

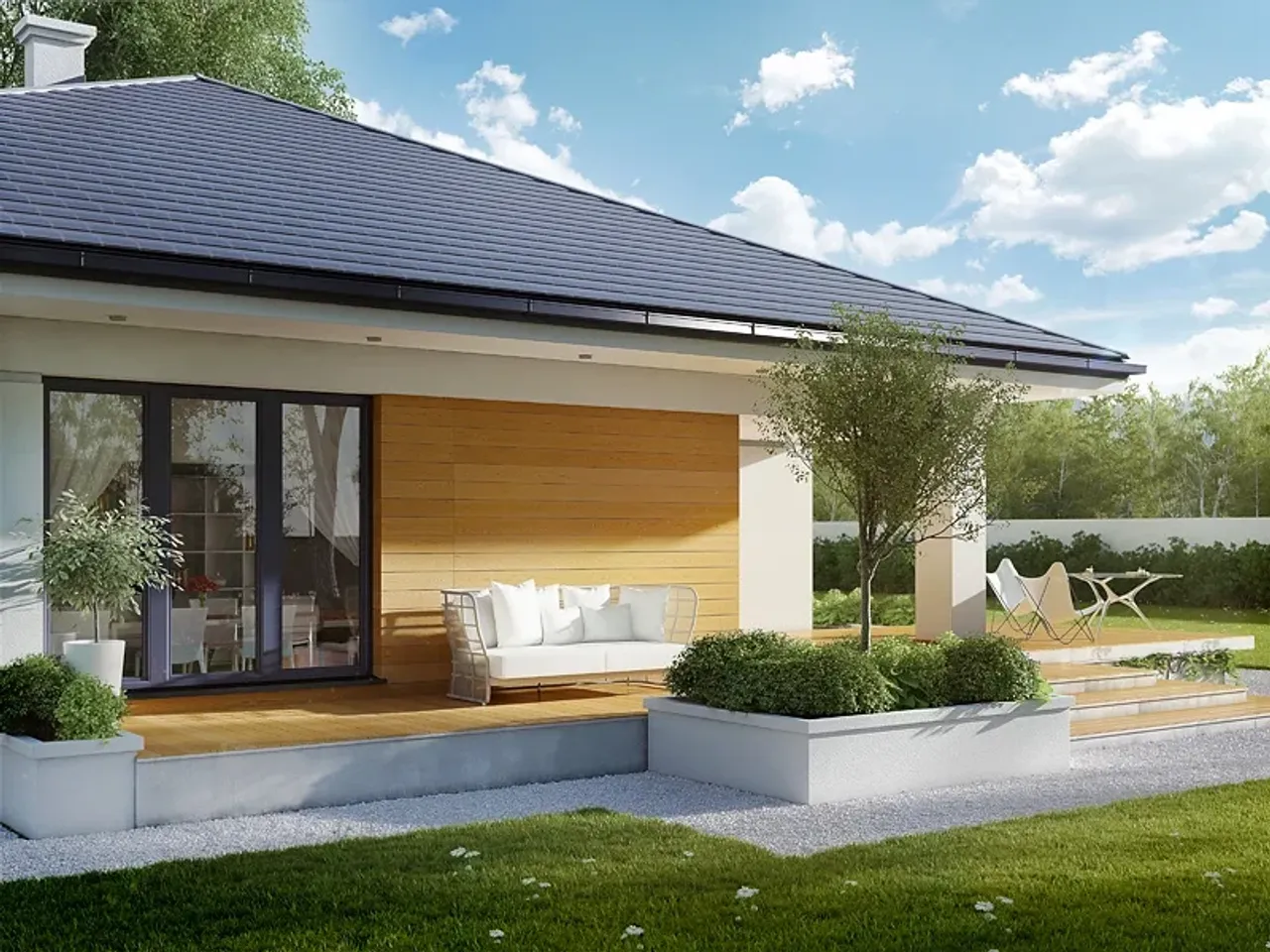

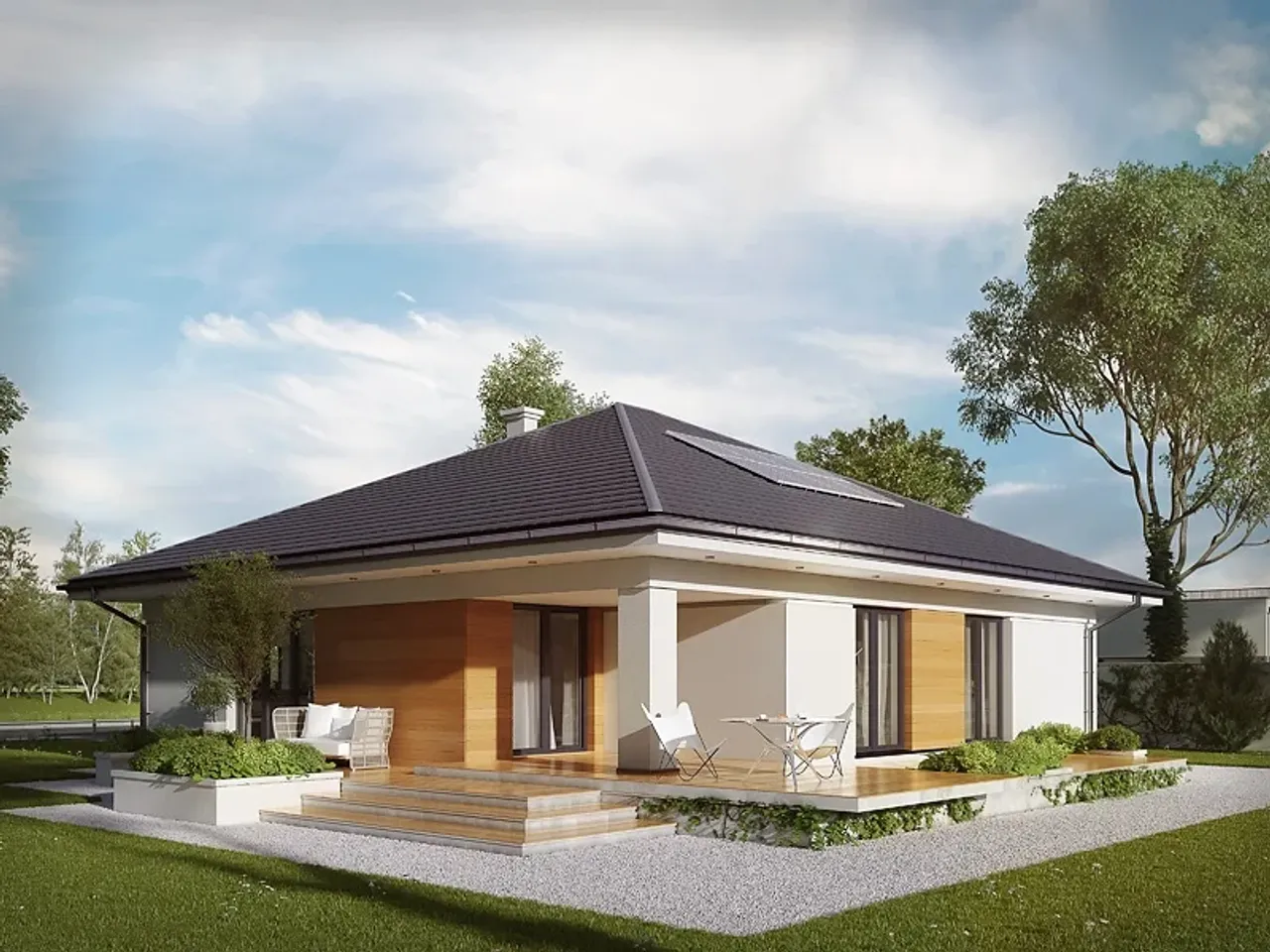

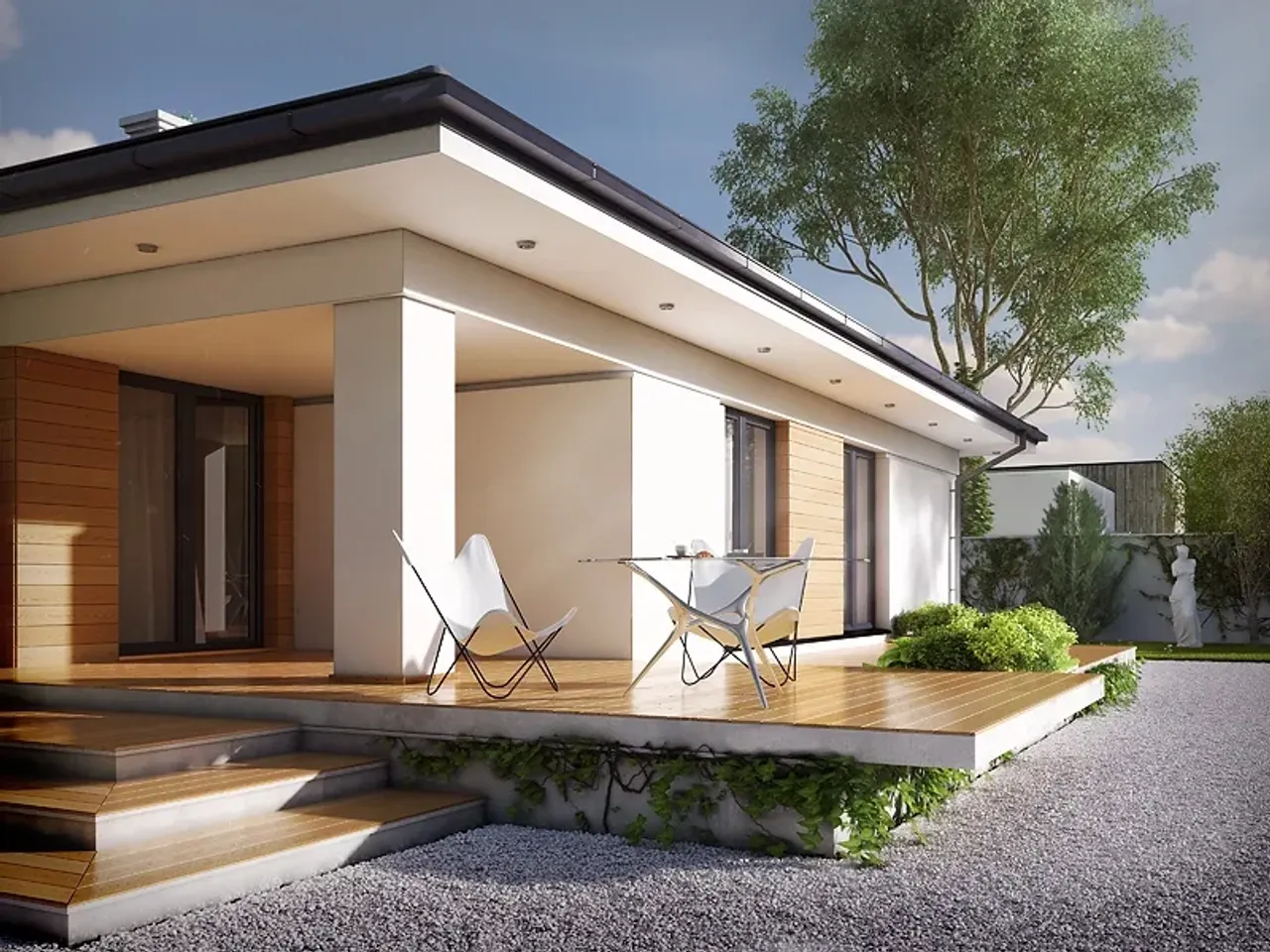

    Gotowy projekt domu Ariel 4 (KO) to dom murowany, z garażem dwustanowiskowym. Decydując sie na projekt Ariel 4 (KO) przyszli inwestorzy zamieszkają w budynku parterowym. Konstrukcję domu wieńczy dach wielospadowy, a całość utrzymana jest w nowoczesnej stylistyce. Gotowy projekt domu Ariel 4 (KO) będzie domem w zabudowie całorocznej, bez podpiwniczenia, w którym przewidziano instalację kominkową oraz otwartą kuchnię. Praktyczny rozkład pomieszczeń oraz ich intuicyjna integracja, sprawiają, że wnętrza są przytulne przy zachowaniu dużej dozy przestronności. W projekcie zadbano o otwartość, która powoduje, że budynek wydaje się dużo bardziej przestronny, atrakcyjny i funkcjonalny. Projekt charakteryzuje elegancka forma i współczesna estetyka..

    Technologia wykonania:

    • Dach: dachówka, kąt nachylenia 25°.
    • Stropy: żelbetowe, wylewane.
    • Ściany: 2-warstwowe - beton komórkowy + styropian.

    Częste pytania

    Czy projekty z Planz.pl są kompletne?

    Tak. Projekty dostępne na Planz.pl zawierają pełną dokumentację potrzebną do uzyskania pozwolenia na budowę i stanowią gwarancję sprawnej realizacji budowy.

    Jesteśmy oficjalnym partnerem ponad 50 pracowni architektonicznych z całej Polski - dlatego każdy projekt pochodzi wyłącznie od autorów zrzeszonych w Izbie Architektów RP.

    Planz.pl to polska firma działającą na rynku od 12 lat. Mamy tysiące zadowolonych klientów, doskonałe opinie i oferujemy wsparcie również po zakupie, doradzamy, pomagamy w adaptacji i pozostajemy w kontakcie na każdym etapie inwestycji.

    Dodatkowo do każdego projektu dodajemy tablicę informacyjną, dziennik budowy oraz 16 projektów elektronicznych drewnianej architektury ogrodowej. A dzięki naszej współpracy z markami Blaupunkt i PRIME3 oferujemy możliwość otrzymania sprzętu elektrycznego w formie atrakcyjnego gratisu.

    Wybierając Planz.pl, otrzymujesz ten sam oryginalny projekt od autora, wzbogacony o realne dodatki, które ułatwiają rozpoczęcie budowy.

    Czy mogę wprowadzić zmiany w projekcie?

    Co zrobić gdy wybrany dom nie mieści się na działce?

    Jakie zmiany można wprowadzić w projekcie?

    Porady ekspertów

    Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

    Co zawiera projekt

    • ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
    • ✓ Projekty techniczne ➞ szczegóły
    • ✓ charakterystyka energetyczna (do projektów domów)
    • ✓ zgoda na zmiany w projekcie ➞ szczegóły
    • ✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
    • ✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
    • ✓ GRATIS: tablica i dziennik budowy
    • ✓ GRATIS: przesyłka kurierska

    Dodatki do projektu Ariel 4

    Dodatki możesz kupić razem z projektem lub dokupić po czasie

    [Uni] Zgoda na zmiany w projekcie (0 zł)

    [Domy w Stylu] Schemat szamba (600 zł)

    [Planz] Tablica budowlana (0 zł)

    [Planz] Dziennik budowy (0 zł)

    [Planz] Wiertarka udarowa (0 zł)

    [Planz] Zgoda na zmiany w projekcie (0 zł)

    [Planz] Projekty architektury ogrodowej (0 zł)

    [Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

    Wysyłka i płatność za projekt Ariel 4

    Koszty wysyłki

    bezpłatnie (0zł)

    Formy płatności

    przelew zwykły / PayNow
    przy odbiorze

    Czas oczekiwania

    3-5 dni roboczych (jeśli projekt nie jest koncepcją)

    Wersje gotowego projektu domu Ariel 4

    TANIEJ O 300 zł
    5649 zł 5349 zł

    Ambrozja 3

    powierzchnia 158.48 m²
    technologia murowany
    stanowisk w garażu 2 stanowiska
    kondygnacja parterowy
    Zobacz projekt

    Podobne projekty do domu Ariel 4

    Komentarze / pytania do projektu domu Ariel 4

    Anastazja

    Projekt domu Ariel 4 KO zapewnia unikalny balans między nowoczesnością a klasyczną elegancją. Jego proste linie i subtelne detale wprowadzają unikalny charakter, tworząc ciekawą propozycję dla osób poszukujących niebanalnych rozwiązań.

    Szacunkowy kosztorys dla projektu Ariel 4

    Stan surowy zamknięty 285000 zł
    Stan surowy zamknięty
    Stan deweloperski 374000 zł
    Stan deweloperski

    Wycena szacunkowa, w kwotach netto, nie zawiera instalacji.

    Projekt w kategoriach

    PRACOWNIA: Domy w Stylu arch. Tomasz Sobieszuk
