119.2 m²

parterowy+poddasze

bez garażu

murowany

Gotowy projekt domu Anatol Solo

ID: 21047

3640 2025-05-01

TANIEJ 350 zł do 25.04.2025

Projekt zgodny z aktualnymi przepisami WT2021

3640 zł

(3990 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 3640 zł

3640 2025-05-01

Promocja GRATISOWA do 27.04.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W branży architektonicznej znajdują się:

- opis techniczny (wraz z analizą techniczną, środowiskową i ekonomiczną)
- rzuty wszystkich kondygnacji- pokazuje rozmieszczenie poszczególnych pomieszczeń i ich wymiary, powierzchnie, rozmieszczenie ścian, rozmieszczenie otworów drzwiowych, okiennych, urządzeń kuchennych i sanitarnych
- rzut więźby dachowej - pokazuje układ elementów konstrukcyjnych dachu i ich przekroje, zestawienie elementów więźby dachowej
- rzut dachu - ukazuje jego kształt, wymiary, kąt nachylenia połaci, rozmieszczenie okien połaciowych, lukarn, świetlików i rur spustowych, pokazuje rozmieszczenie kominów i informuje o sposobie odwodnienia: rozmieszczeniu i rozmiarach rynien

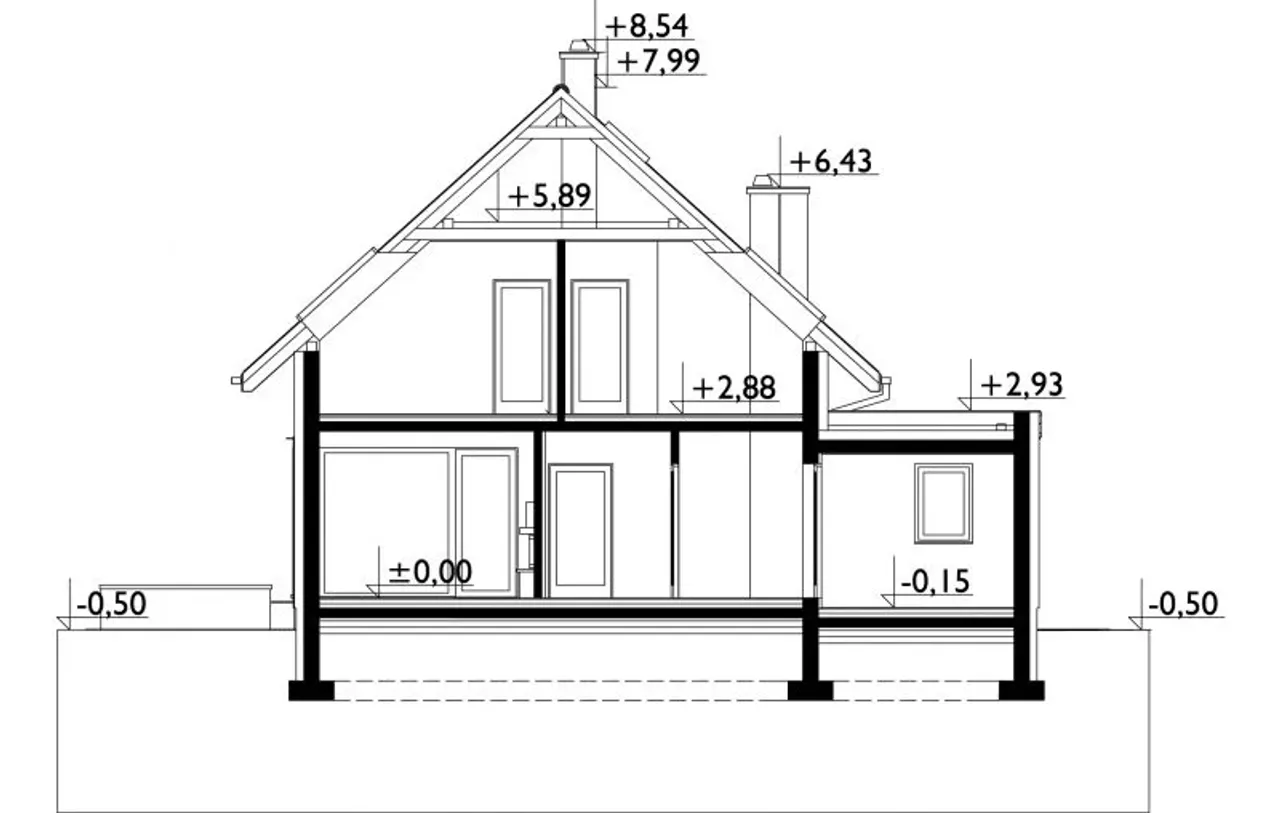

- przekroje - pokazują wszystkie elementy budynku po przecięciu go wzdłuż lub w poprzek od dachu do fundamentów tj. warstwy podłogi, stropów i dachu
- elewacje - pokazują dokładny wygląd domu od frontu, z tyłu i z boków

Dodatkowo w projekcie znajduje się:
- aksonometria więźby dachowej - przedstawia widok aksonometryczny więźby i jej elementów (dla dachów skomplikowanych)
- zestawienia stolarki okiennej i drzwiowej - wykazy okien i drzwi zawartych w projekcie i sposób ich otwierania

Projekt techniczny zawiera:

- projekt konstrukcji: zawiera opis techniczny, obliczenia statyczno-wytrzymałościowe, rzuty fundamentów i płyt stropowych w skali 1:50, rysunki detali konstrukcyjnych (zbrojenie schodów, słupów, wieńców, nadproży), zestawienia stali konstrukcyjnej

- projekt instalacji sanitarnych: zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50
- projekt instalacji elektrycznej: zawiera opis techniczny, schemat ideowy oraz rysunki z rozmieszczeniem elementów instalacji: wodno-kanalizacyjnej, centralnego ogrzewania, gazowej - w skali 1:50 oraz opis zastosowanych rozwiązań
- projekt instalacji wentylacji mechanicznej (o ile występuje): zawiera opis techniczny oraz rysunki z rozmieszczeniem elementów instalacji

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

3640.00zł

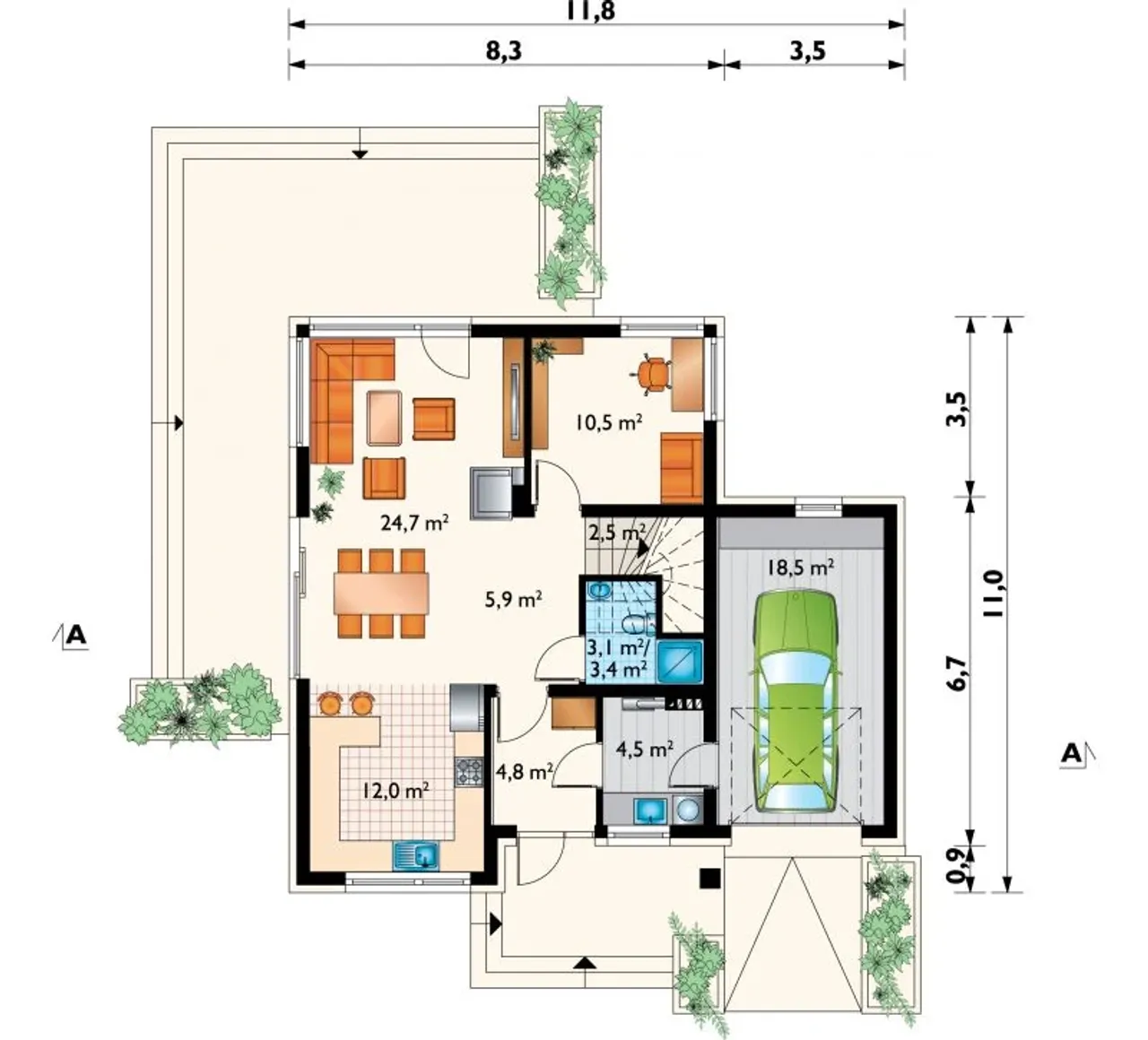

Rzuty gotowego projektu domu Anatol Solo

1. Gabinet	10,50 m²
2. Hol	5,90 m²
3. Klatka schodowa	2,50 m²
4. Kotłownia	4,60 m²
5. Kuchnia	12,00 m²
6. łazienka	3,10 (3,40) m²
7. Pokój dzienny + jadalnia	24,70 m²
8. Wiatrołap	4,80 m²

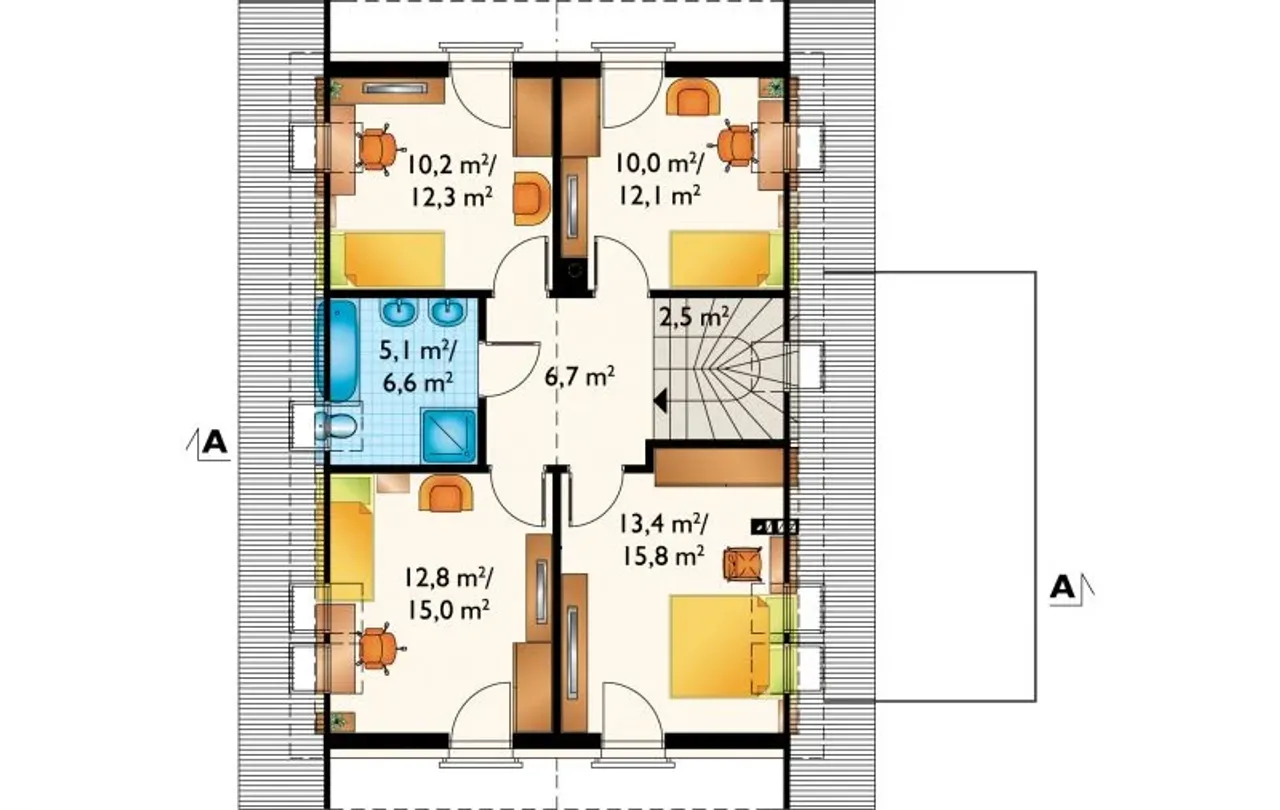

1. Klatka schodowa	2,50 (2,50) m²
2. łazienka	5,10 (6,60) m²
3. Pokój	10,00 (12,10) m²
4. Pokój	10,20 (11,20) m²
5. Pokój	12,80 (15,00) m²
6. Pokój	13,40 (15,80) m²
7. Przedpokój	6,80 (6,80) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Anatol Solo

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Anatol Solo

Parametry Techniczne gotowego projektu domu Anatol Solo

Pow. użytkowa 119.2 m²

Ilość pokoi 6

Powierzchnia zabudowy 88.4 m²

Kondygnacje parterowy+poddasze

Garaż bez garażu

Technologia murowany

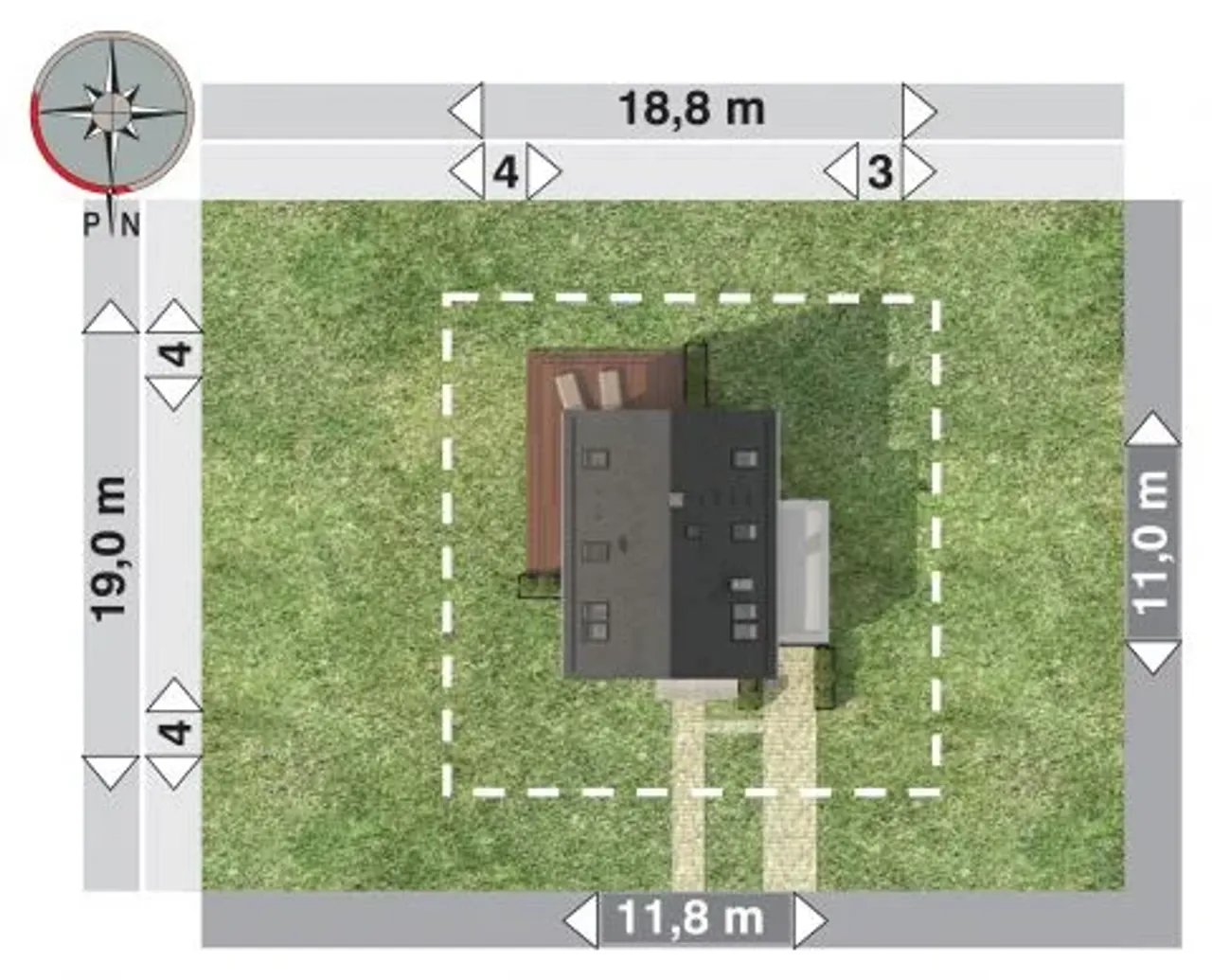

Szerokość działki 16.3 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Powierzchnia dachu 157.7 m²

Długość działki 19 m

Wysokość budynku 8.5 m

Strop żelbetowy

Bryła budynku prosta bryła

Kalenica prostopadła do drogi

Styl budynku nowoczesny

Liczba łazieniek 2

Szerokość budynku 8.3 m

Kominek kominek w projekcie

Kąt nachylenia dachu 42 °

Długość budynku 11 m

Piwnica bez podpiwniczenia

Kubatura 560 m³

Rodzaj dachu dwuspadowy

Pow. użytkowa 119.2 m²

Powierzchnia zabudowy 88.4 m²

Garaż bez garażu

Szerokość działki 16.3 m

Typ domu jednorodzinny całoroczny

Długość działki 19 m

Strop żelbetowy

Kalenica prostopadła do drogi

Liczba łazieniek 2

Kominek kominek w projekcie

Długość budynku 11 m

Kubatura 560 m³

Ilość pokoi 6

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Powierzchnia dachu 157.7 m²

Wysokość budynku 8.5 m

Bryła budynku prosta bryła

Styl budynku nowoczesny

Szerokość budynku 8.3 m

Kąt nachylenia dachu 42 °

Piwnica bez podpiwniczenia

Rodzaj dachu dwuspadowy

Nasze prawdziwe opinie z Google

Opis projektu domu Anatol Solo

Gotowy projekt domu Anatol Solo 1348-MB prezentuje typowy budynek jednorodzinny całoroczny bez garażu. W domu Anatol Solo 1348-MB przewidziano możliwość dogrzewania budynku kominkiem. Dom zaprojektowany jest w technologii murowanej, jednak w ramach adaptacji można dokonać zmian w dobraniu materiałów budowlanych. Przewidziany w projekcie sposób ogrzewania to paliwo gazowe. W projekcie budynku nie przewidziano piwnicy, można we własnym zakresie doprojektować tę kondygnację. Będzie to dom parterowy.

Technologia i konstrukcja: murowana – beton komórkowy.; Ściany zewnętrzne: beton komórkowy SOLBET gr. 24 cm + styropian gr. 15cm. ; Ściany wewnętrzne: konstrukcyjne: beton komórkowy SOLBET gr. 24 cm działowe: beton komórkowy SOLBET gr.12 cm. ; Strop: żelbetowy.; Konstrukcja dachu: drewniana, jętkowa.; Rodzaj schodów: żelbetowe.; Typ ogrzewania: kocioł na gaz.; Pokrycie dachu: dachówka ceramiczna firmy CREATON.; Elewacja: tynki firmy SICHER BAUTECHNIK.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.

Projekt jest murowany, a ja chcę budować drewniany

Co zrobić gdy wybrany dom nie mieści się na działce?

Jakie zmiany można wprowadzić w projekcie?

Porady ekspertów

Poznaj praktyczne porady ekspertów, które ułatwią Ci każdy etap budowy i od wyboru wymarzonego domu po jego wykończenie. Zyskaj pewność, że podejmujesz najlepsze decyzje dzięki sprawdzonym wskazówkom od specjalistów z planz.pl

Co zawiera projekt

✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły
✓ 3 x Projekt techniczny ➞ szczegóły
✓ charakterystyka energetyczna (do projektów domów)
✓ zgoda na zmiany w projekcie ➞ szczegóły
✓ GRATIS: Wiertarka (do projektów w cenie od 3000 zł)
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Dodatki do projektu Anatol Solo

[Archeton] Dodatkowy egzemplarz projektu (350 zł)

[Archeton] Kosztorys wersja elektroniczna (450 zł)

[Archeton] Kosztorys wersja drukowana (260 zł)

[Archeton] Dodatkowy egzemplarz projektu (550 zł)

[Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)

[Archeton] Paliwo stałe + charakterysytka (500 zł)

[Archeton] Architektura w pdf (0 zł)

[Planz] Tablica budowlana (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

[Archeton] Dodatkowy egzemplarz projektu (350 zł)

Zachęcamy do zakupu dodatkowego egzemplarza dokumentacji projektowej. Posiadanie więcej niż jednego egzemplarza często okazuje się przydatne, szczególnie po złożeniu projektu do urzędu, kiedy potrzebny jest łatwy dostęp do dokumentacji. Dodatkowy egzemplarz projektu przydaje się architektowi adaptującemu, projektantowi wnętrz oraz ekipie budowlanej. Może być też użyteczny do oszacowania kosztów i planowania budowy. Oferujemy atrakcyjną cenę, co sprawia, że warto rozważyć jego zakup już na etapie kupna projektu, aby zaoszczędzić czas i uniknąć opóźnień w realizacji domu. Dodatkowy egzemplarz obejmuje projekt architektoniczno-budowlany i techniczny. Pamiętaj, że dodatkowy egzemplarz dostępny jest tylko dla klientów zamawiających nowy projekt lub dokupujących dodatek do już posiadanego. Można kupić maksymalnie jeden dodatkowy egzemplarz.

[Archeton] Kosztorys wersja drukowana (260 zł)

[Archeton] Pompa ciepła + ogrzewanie podłogowe z charakterystyką (500 zł)

[Archeton] Architektura w pdf (0 zł)

[Planz] Dziennik budowy (0 zł)

[Planz] Zgoda na zmiany w projekcie (0 zł)

[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych (0 zł)

[Archeton] Kosztorys wersja elektroniczna (450 zł)

[Archeton] Dodatkowy egzemplarz projektu (550 zł)

[Archeton] Paliwo stałe + charakterysytka (500 zł)

[Planz] Tablica budowlana (0 zł)

[Planz] Wiertarka udarowa (0 zł)

[Planz] Projekty architektury ogrodowej (0 zł)

Wysyłka i płatność za projekt Anatol Solo

Koszty wysyłki

bezpłatnie (0zł)

Formy płatności

przelew zwykły / PayNow
przy odbiorze

Czas oczekiwania

2-5 dni roboczych (jeśli projekt nie wymaga aktualizacji)

Wersje gotowego projektu domu Anatol Solo

TANIEJ O 350 zł

4290 zł 3940 zł

Anatol

119.1 m²

murowany

1 stanowisko

parterowy+poddasze

Zobacz projekt

Podobne projekty do domu Anatol Solo

TANIEJ O 243 zł

4850 zł 4607 zł

TK12

133.07 m²

murowany

bez garażu

parterowy+poddasze

Zobacz projekt

TANIEJ O 293 zł

5850 zł 5557 zł

TK15

122.33 m²

murowany

bez garażu

parterowy+poddasze

Zobacz projekt

Komentarze / pytania do projektu domu Anatol Solo

Hanna

Rzadko spotykamy się z tak nowoczesnym i przemyślanym projektem jak Anatol Solo od MB Archeton. Wyjątkowy rozkład pomieszczeń i dbałość o szczegóły sprawia, że ten dom idealnie wpisuje się w potrzeby naszej rodziny. Z pewnością przemyślane i funkcjonalne rozwiązania, jakie ma do zaoferowania ten projekt, sprawią, że codzienne życie będzie komfortowe i przyjemne.
