100.9 m²

parterowy+poddasze

bez garażu

murowany

Gotowy projekt domu Amor 4

ID: 31076

3799 2025-05-27

TANIEJ 200 zł do 23.05.2025

Projekt zgodny z aktualnymi przepisami WT2021

3799 zł

(3999 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 3799 zł

3799 2025-05-27

Promocja GRATISOWA do 20.05.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ sprawdź jak pomożemy bez dodatkowej opłaty

Zawartość projektu

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)

II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

W części architektonicznej znajdują się:

1. Opis architektoniczno-budowlany
2. Charakterystyka energetyczna
3. Część rysunkowa:

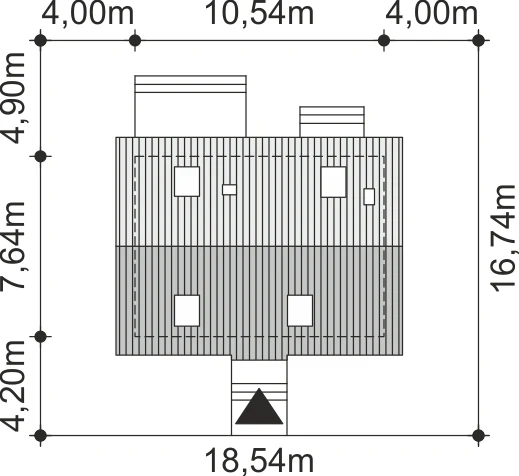

- Schemat usytuowania domu na minimalnej działce
- Aranżacja wnętrza parteru i poddasza.

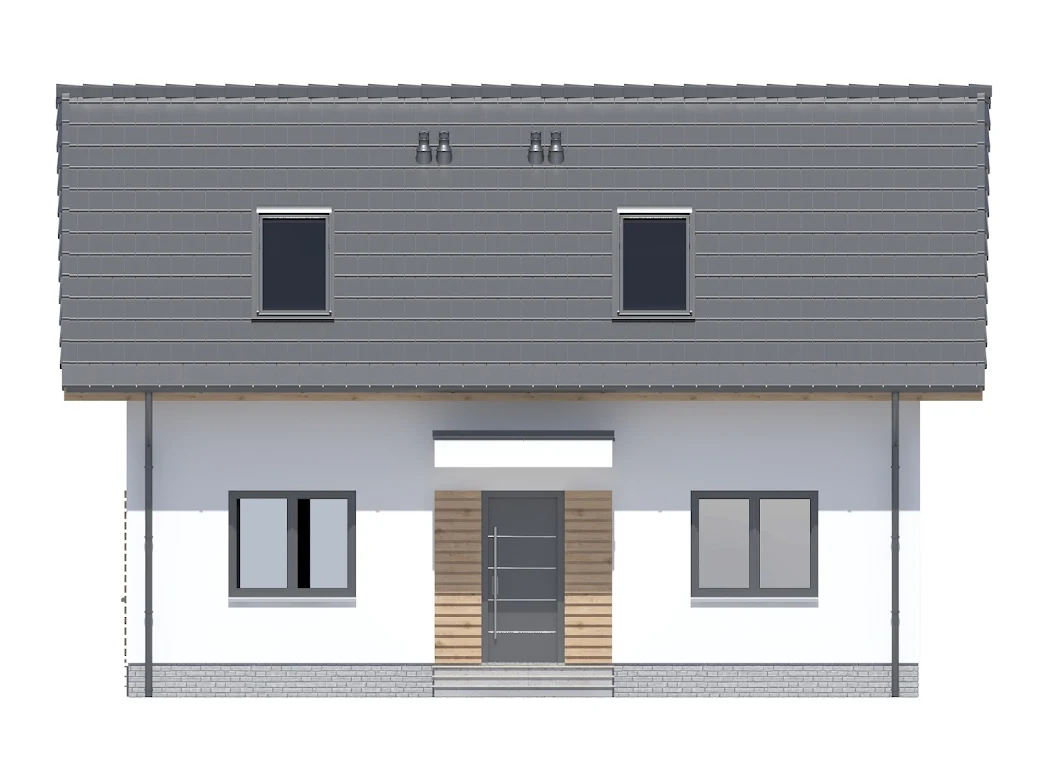

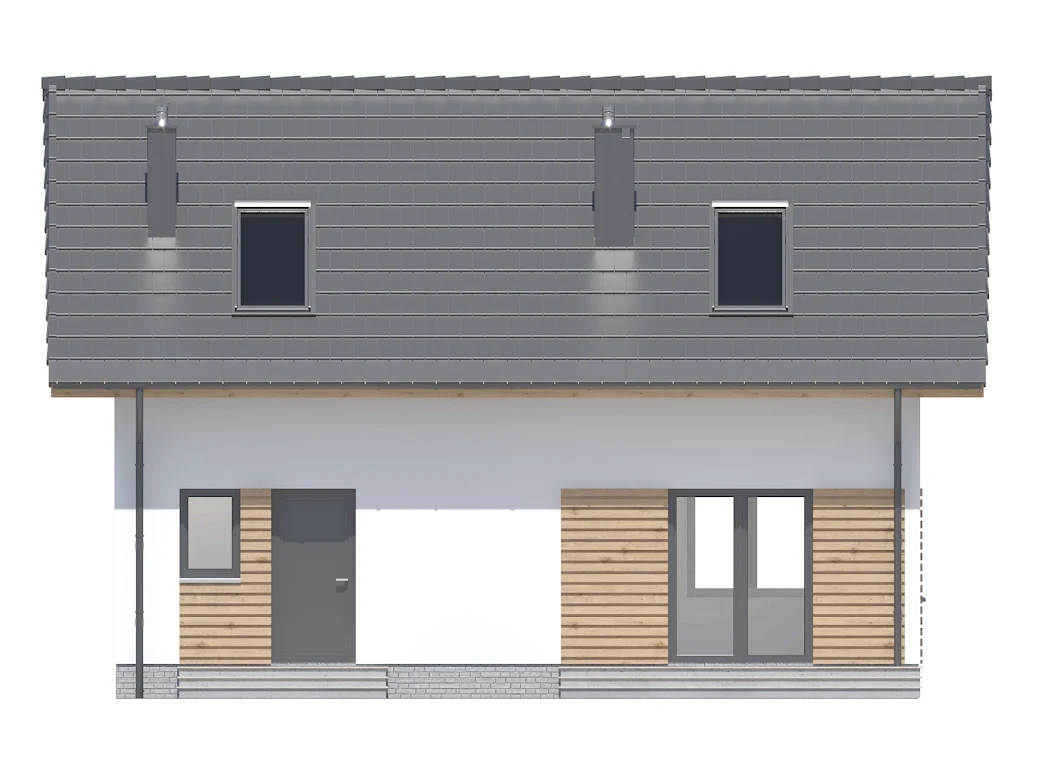

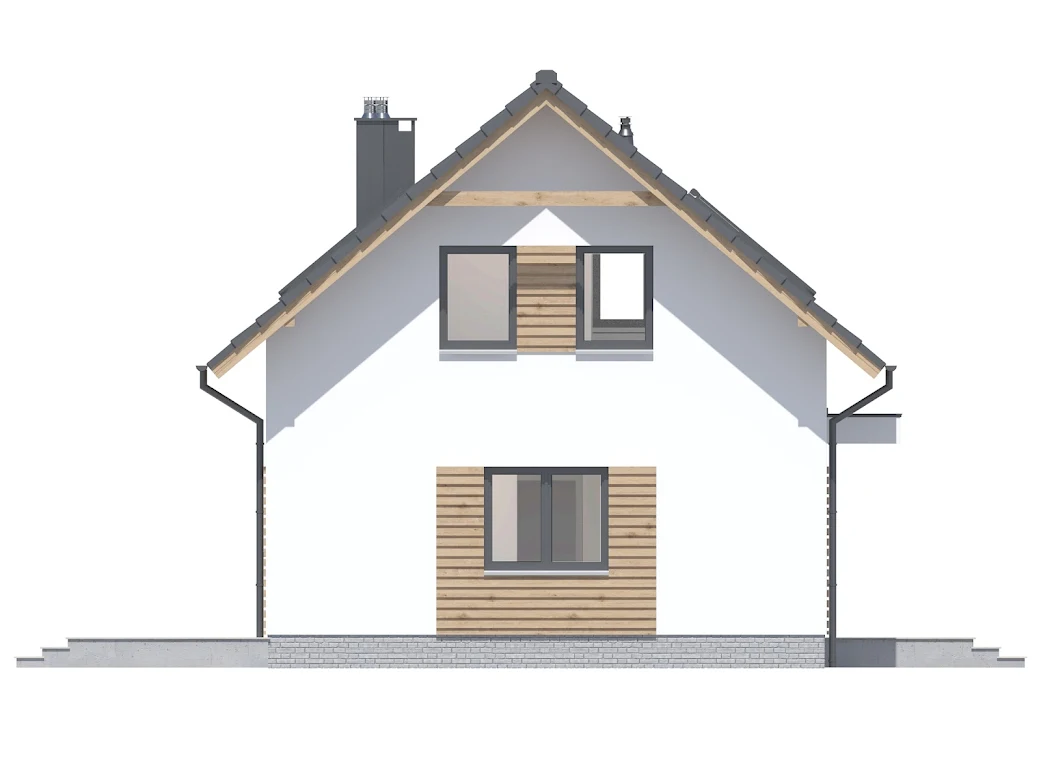

- Elewacje
- Rzuty kondygnacji
- Rzut dachu

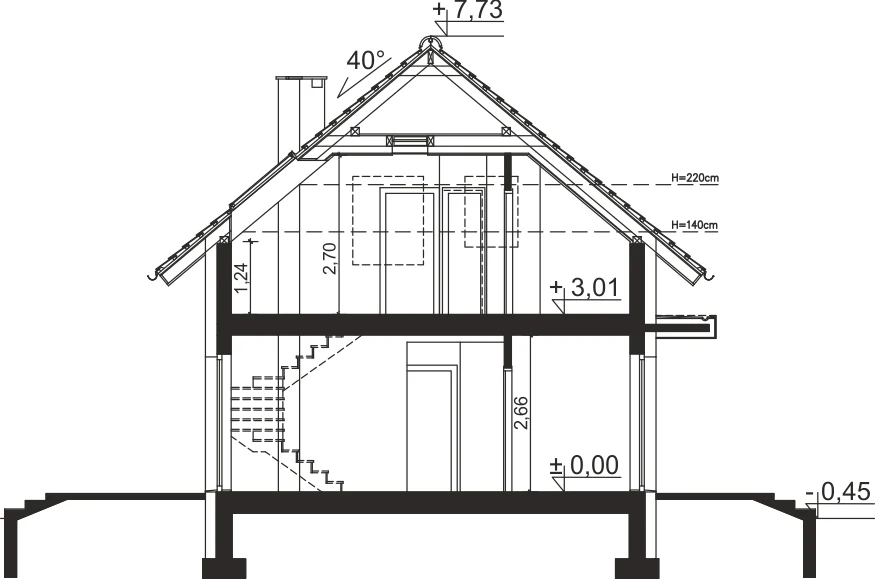

- Dwa przekroje [minimum]
- Zestawienie stolarki okiennej i drzwiowej

Projekt techniczny zawiera:
1. Opis konstrukcji
2. Zestawienie stali oraz drewna na więźbę dachową
3. Część rysunkową:
- Część rysunków architektury (rzuty, przekroje, elewacje)
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki elementów żelbetowych
4. Opis instalacji
5. Część rysunkową instalacji w budynku:
- Instalację c.o. - gazową lub/i instalację na paliwo stałe
- Instalację wody ciepłej, zimnej i kanalizacji
- Instalację elektryczną
- Instalację odgromową
- Alternatywą wentylację mechaniczną z rekuperacją

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

3799.00zł

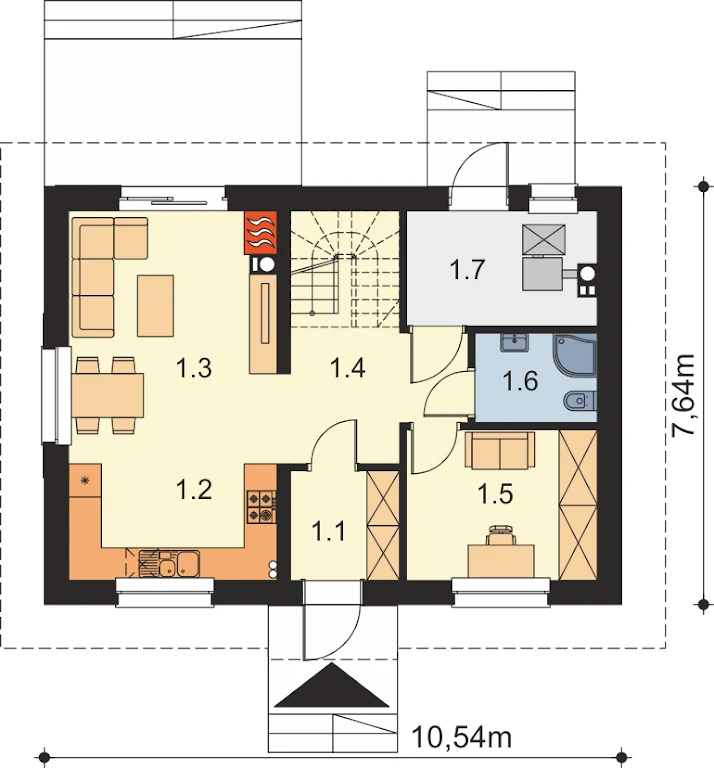

Rzuty gotowego projektu domu Amor 4

1. Wiatrołap	4,02 m²
2. Kuchnia	8,10 m²
3. Salon	17,45 m²
4. Komunikacja	11,30 m²
5. Pokój	9,63 m²
6. łazienka	3,70 m²
7. Kotłownia	7,14 m²

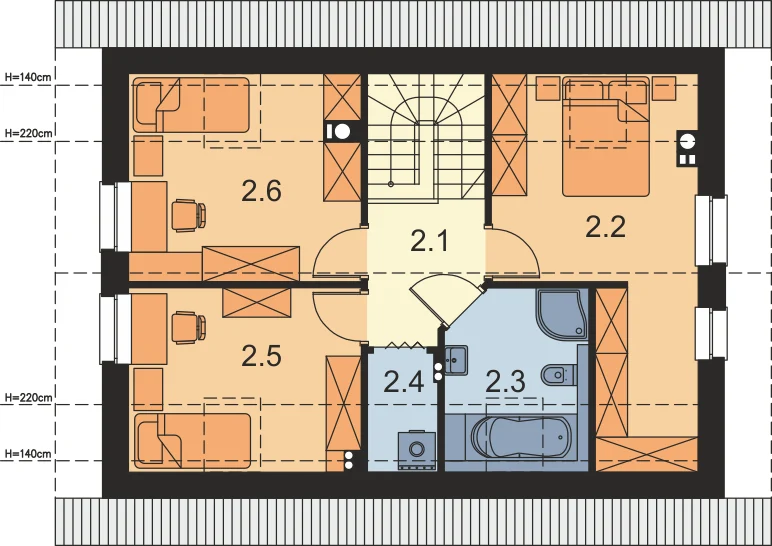

1. Komunikacja	4,37 (4,37) m²
2. Pokój z garderobą	14,23 (17,76) m²
3. łazienka	5,77 (7,42) m²
4. Pralnia	1,58 (2,38) m²
5. Pokój	9,70 (12,26) m²
6. Pokój	11,05 (13,70) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Amor 4

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Amor 4

Parametry Techniczne gotowego projektu domu Amor 4

Ilość pokoi 5

Pow. użytkowa 100.9 m²

Powierzchnia zabudowy 80.53 m²

Kondygnacje parterowy+poddasze

Garaż bez garażu

Technologia murowany

Szerokość działki 18.54 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Liczba łazieniek 2

Szerokość budynku 10.54 m

Kominek kominek w projekcie

Kąt nachylenia dachu 40 °

Długość budynku 7.64 m

Rodzaj dachu dwuspadowy

Piwnica bez podpiwniczenia

Kubatura 514.39 m³

Powierzchnia dachu 146.43 m²

Długość działki 16.74 m

Wysokość budynku 8.18 m

Kalenica równoległa do drogi

Styl budynku nowoczesny

Koszty budowy tylko z kosztorysem, 200-250 tys.

Ilość pokoi 5

Powierzchnia zabudowy 80.53 m²

Garaż bez garażu

Szerokość działki 18.54 m

Typ domu jednorodzinny całoroczny

Szerokość budynku 10.54 m

Kąt nachylenia dachu 40 °

Rodzaj dachu dwuspadowy

Kubatura 514.39 m³

Długość działki 16.74 m

Kalenica równoległa do drogi

Koszty budowy tylko z kosztorysem, 200-250 tys.

Pow. użytkowa 100.9 m²

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Liczba łazieniek 2

Kominek kominek w projekcie

Długość budynku 7.64 m

Piwnica bez podpiwniczenia

Powierzchnia dachu 146.43 m²

Wysokość budynku 8.18 m

Styl budynku nowoczesny

Nasze prawdziwe opinie z Google

Opis projektu domu Amor 4

Budynek posadowiony został na fundamentach betonowych.; Ściany zewnętrzne: dwuwarstwowe z betonu komórkowego 24cm + 20cm styropianu.; Ściany wewnętrzne: z betonu komórkowego, jak i z płyty gipsowo-kartonowej [na ruszcie]. ; Strop: żelbetowy, wylewany.; Więźba dachowa: drewniana.; Pokrycie dachu: dachówka cementowa lub ceramiczna.; Wentylacja: grawitacyjna + wentylacja mechaniczna z rekuperacją (do wyboru na etapie adaptacji).; Ogrzewanie: pompa ciepła z instalacją fotowoltaiczną + biomasa (do wyboru na etapie adaptacji projektu).
