68.75 m²

parterowy+poddasze

bez garażu

murowany

Gotowy projekt domu Amor 3

ID: 29925

3599 2025-05-13

TANIEJ 400 zł do 09.05.2025

Projekt zgodny z aktualnymi przepisami WT2021

3599 zł

(3999 zł brutto)

Obniżka ceny skończy się za:

Najniższa cena z 30 dni przed obniżką: 3599 zł

3599 2025-05-13

Promocja GRATISOWA do 06.05.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany (opis i rysunki, charakterystyka energetyczna)

II - projekt techniczny, obejmujący:opracowanie konstrukcyjne, projekt wewnętrznych instalacji sanitarnych (wodnej, kanalizacyjnej, gazowej lub/i instalacji na paliwo stałe, c. o.), projekt wewnętrznej instalacji elektrycznej oraz instalację odgromową, zestawienie stali oraz drewna na więźbę dachową.

W części architektonicznej znajdują się:

1. Opis architektoniczno-budowlany
2. Charakterystyka energetyczna
3. Część rysunkowa:

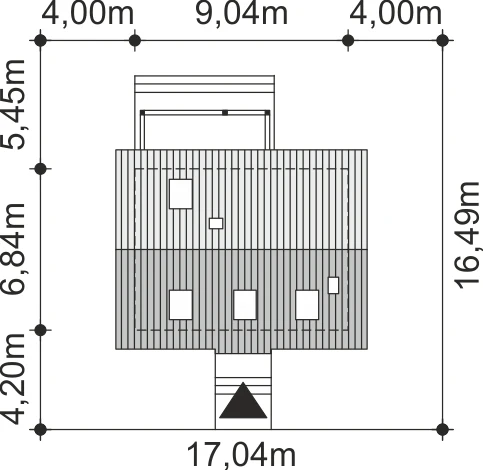

- Schemat usytuowania domu na minimalnej działce
- Aranżacja wnętrza parteru i poddasza.

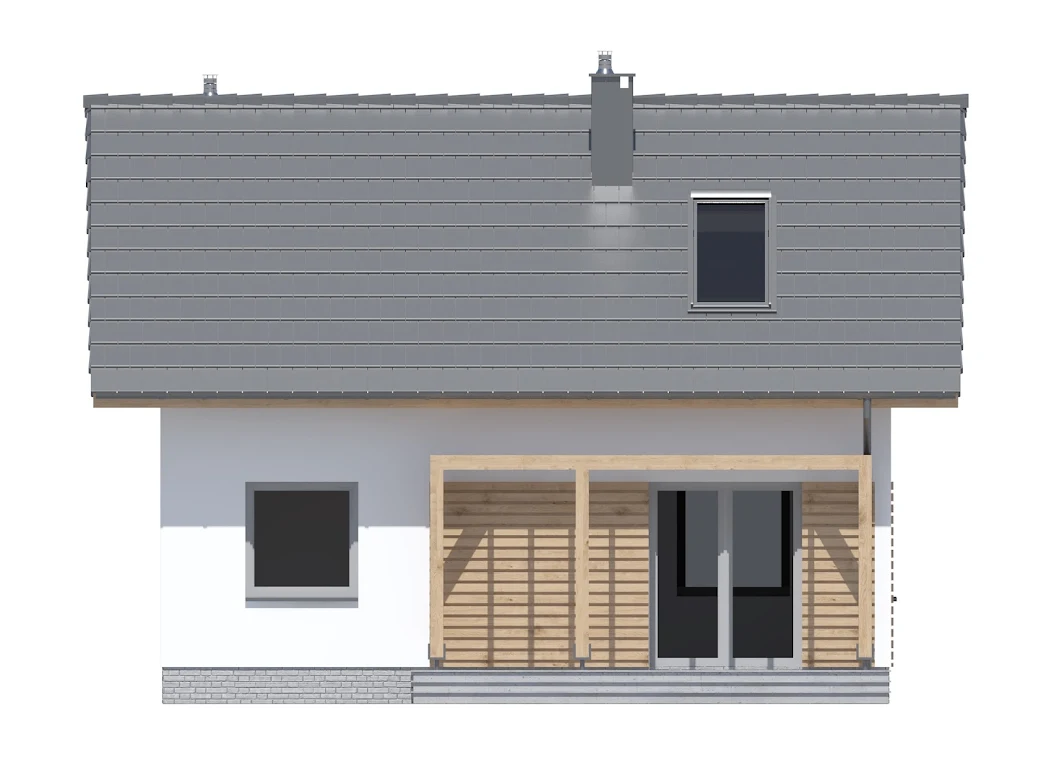

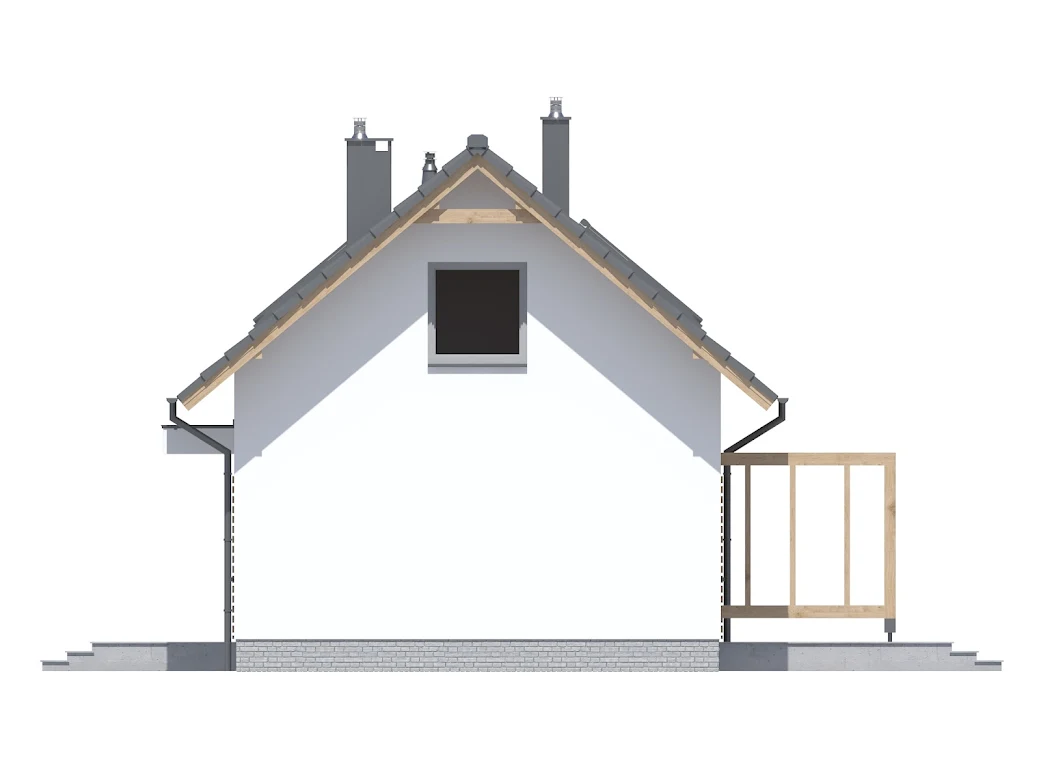

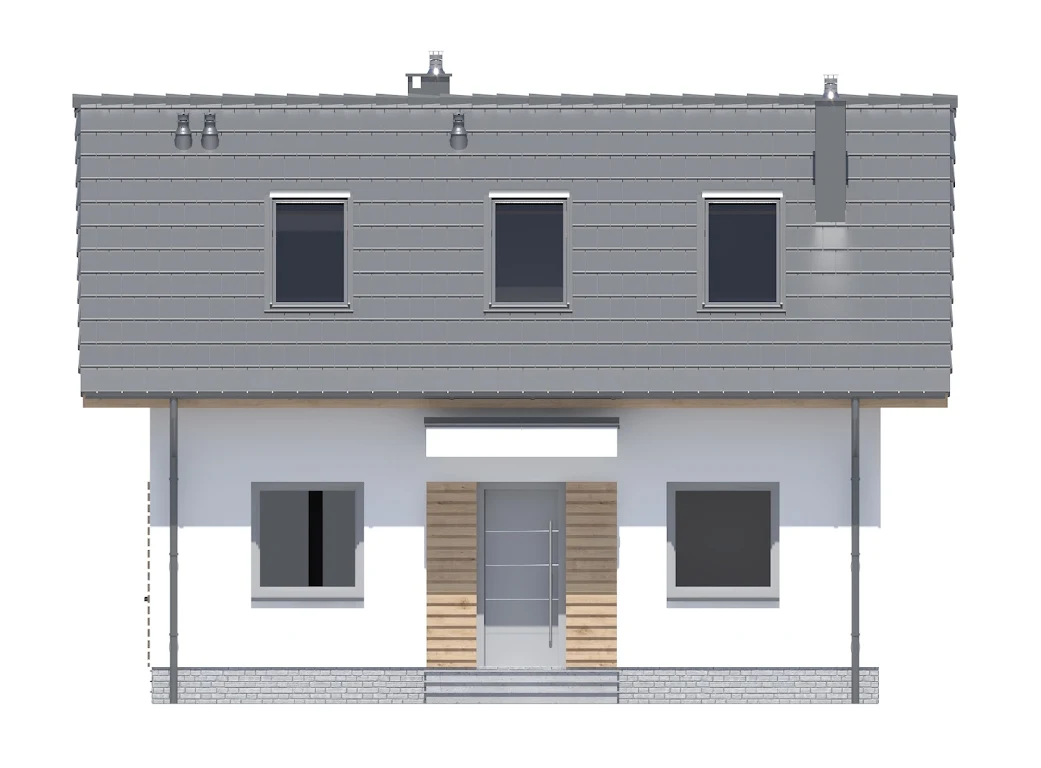

- Elewacje
- Rzuty kondygnacji
- Rzut dachu

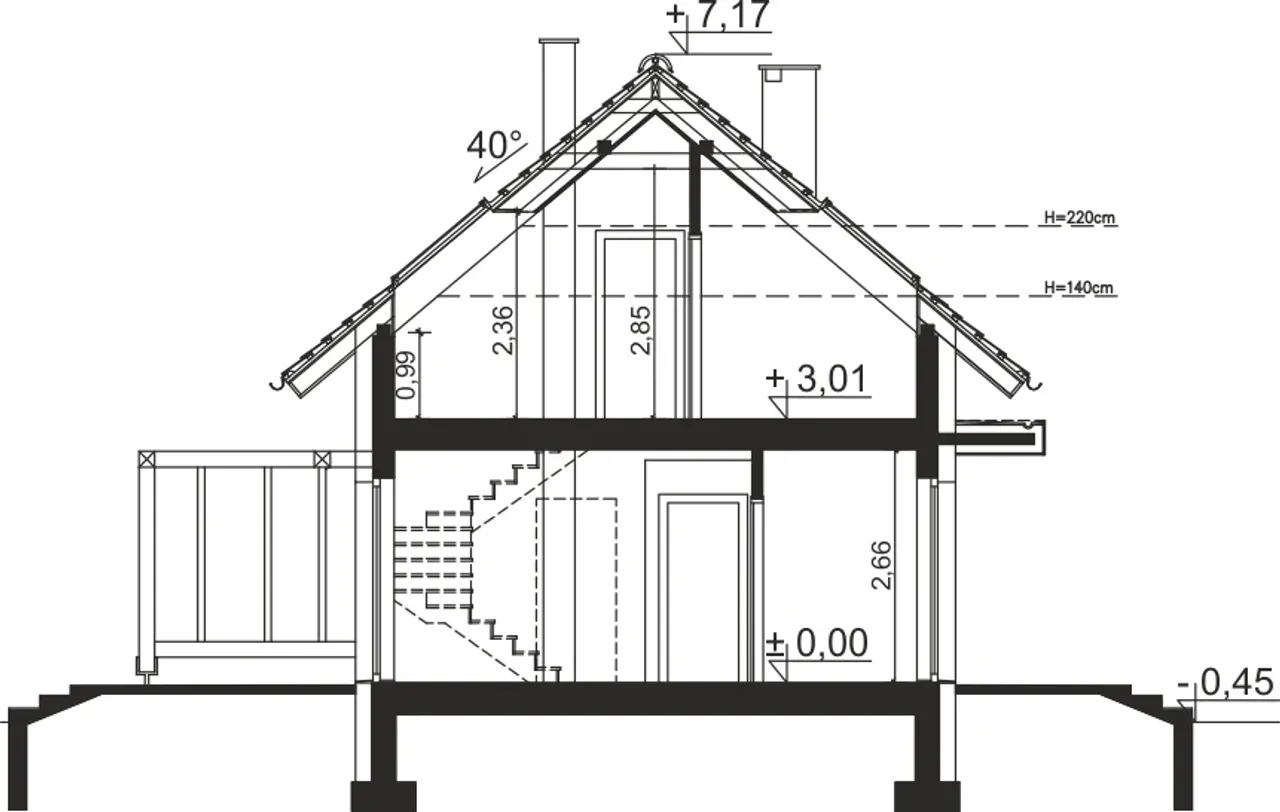

- Dwa przekroje [minimum]
- Zestawienie stolarki okiennej i drzwiowej

Projekt techniczny zawiera:
1. Opis konstrukcji
2. Zestawienie stali oraz drewna na więźbę dachową
3. Część rysunkową:
- Część rysunków architektury (rzuty, przekroje, elewacje)
- Rzut fundamentów
- Rzut stropów i nadproży
- Rzut więźby dachowej
- Rysunki elementów żelbetowych
4. Opis instalacji
5. Część rysunkową instalacji w budynku:
- Instalację c.o. - gazową lub/i instalację na paliwo stałe
- Instalację wody ciepłej, zimnej i kanalizacji
- Instalację elektryczną
- Instalację odgromową
- Alternatywą wentylację mechaniczną z rekuperacją

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

wnętrza

dodatki

wysyłka

kontakt

3599.00zł

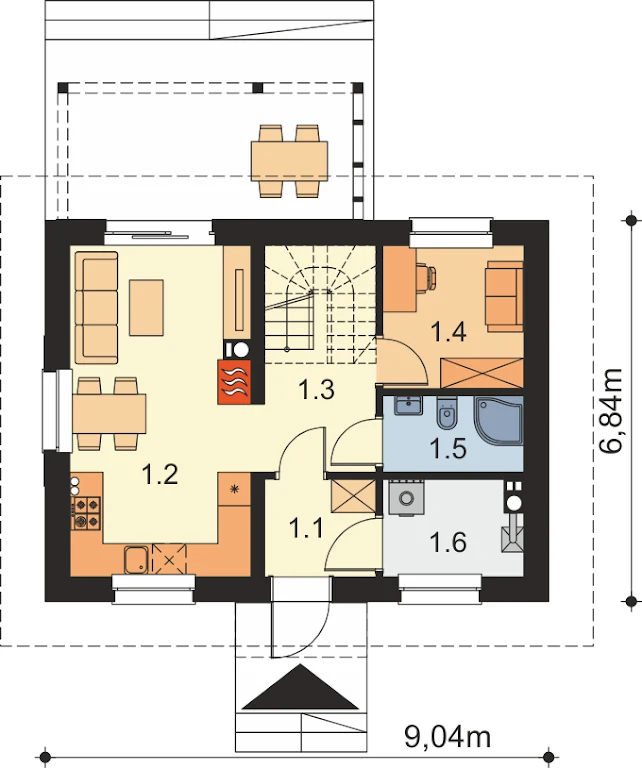

Rzuty gotowego projektu domu Amor 3

1. Wiatrołap	3,40 m²
2. Salon + kuchnia	18,95 m²
3. Komunikacja	7,97 m²
4. Pokój	6,40 m²
5. łazienka	3,38 m²
6. Kotłownia	4,10 m²

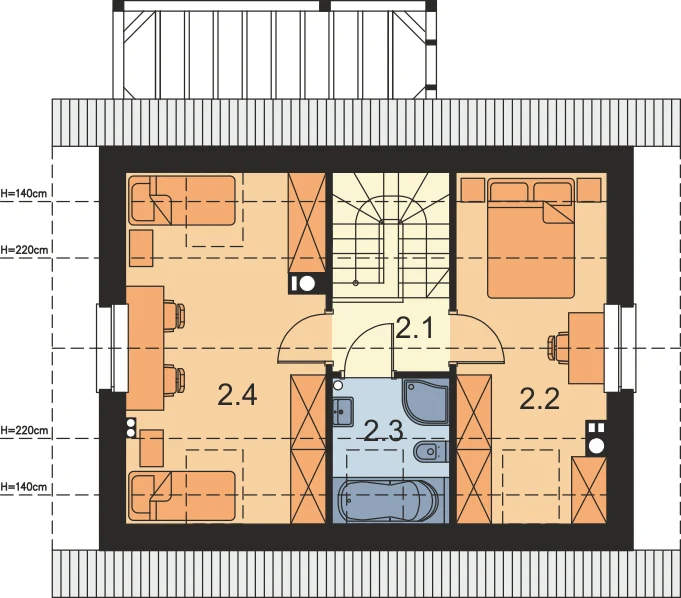

1. Powierzchnia	28,65 m²
2. Komunikacja	2,42 (2,42) m²
3. Pokój	9,90 (14,85) m²
4. łazienka	3,00 (4,95) m²
5. Pokój	13,33 (19,80) m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: Amor 3

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu Amor 3

Parametry Techniczne gotowego projektu domu Amor 3

Pow. użytkowa 68.75 m²

Ilość pokoi 4

Powierzchnia zabudowy 61.83 m²

Kondygnacje parterowy+poddasze

Garaż bez garażu

Technologia murowany

Szerokość działki 17.04 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Wysokość budynku 7.62 m

Bryła budynku prosta bryła

Strop żelbetowy

Styl budynku nowoczesny

Liczba łazieniek 2

Kalenica równoległa do drogi

Szerokość budynku 9.04 m

Kominek kominek w projekcie

Kąt nachylenia dachu 40 °

Długość budynku 6.84 m

Piwnica bez podpiwniczenia

Kubatura 367.51 m³

Rodzaj dachu dwuspadowy

Powierzchnia dachu 117.23 m²

Długość działki 16.49 m

Koszty budowy tylko z kosztorysem, 150-200 tys.

Pow. użytkowa 68.75 m²

Powierzchnia zabudowy 61.83 m²

Garaż bez garażu

Szerokość działki 17.04 m

Typ domu jednorodzinny całoroczny

Bryła budynku prosta bryła

Styl budynku nowoczesny

Kalenica równoległa do drogi

Kominek kominek w projekcie

Długość budynku 6.84 m

Kubatura 367.51 m³

Powierzchnia dachu 117.23 m²

Koszty budowy tylko z kosztorysem, 150-200 tys.

Ilość pokoi 4

Kondygnacje parterowy+poddasze

Technologia murowany

Obiekt dom

Wysokość budynku 7.62 m

Strop żelbetowy

Liczba łazieniek 2

Szerokość budynku 9.04 m

Kąt nachylenia dachu 40 °

Piwnica bez podpiwniczenia

Rodzaj dachu dwuspadowy

Długość działki 16.49 m

Nasze prawdziwe opinie z Google

Opis projektu domu Amor 3

Gotowy projekt domu Amor 3 - funkcjonalny i wygodny

Gotowy projekt domu Amor 3 oferuje przemyślaną i zoptymalizowaną przestrzeń o powierzchni 70 m², w której zmieściły się pomieszczenia dla całej rodziny. W połączeniu z projektem technologicznym, stanowi on gwarancję szybkiej, ekonomicznej i przyjaznej dla środowiska realizacji projektu. Dodatkowo, zastosowanie ogrzewania gazowego lub pompy ciepła oraz instalacji fotowoltaicznej zapewniają inwestorowi swobodny wybór i komfort użytkowania.

Amor 3 to unikalny projekt domu, który doskonale wykorzystuje niewielką przestrzeń i sprawia, że jest on wygodny oraz funkcjonalny dla całej rodziny. Domek jest niewielki, z poddaszem użytkowym. Zwarta i prosta bryła sprawia, że jest on szybki i ekonomiczny w realizacji. Na parterze zmieścił się salon wraz z otwartą kuchnią, wiatrołap, łazienka, dodatkowy pokój oraz kotłownia. Do wyboru są dwa rodzaje ogrzewania: gazowe oraz przy pomocy pompy ciepła. Poddasze natomiast to typowa strefa nocna, w której zaprojektowano sypialnię rodziców, wygodny pokój dla dwójki dzieci oraz komfortową łazienkę. Wykończenie budynku może być zarówno tradycyjne jak i nowoczesne. Projekt Amor 3 jest ekologiczny, dzięki zastosowanym materiałom ma on minimalny wpływ na środowisko naturalne.

Budynek posadowiony został na fundamentach betonowych.; Ściany zewnętrzne: dwuwarstwowe z betonu komórkowego 24cm + 20cm styropianu.; Ściany wewnętrzne: z betonu komórkowego, jak i z płyty gipsowo-kartonowej [na ruszcie].; Strop: żelbetowy, wylewany. Więźba dachowa drewniana.; Pokrycie dachu: dachówka cementowa lub ceramiczna.; Wentylacja: grawitacyjna.; Ogrzewanie: gaz + pompa ciepła.

Częste pytania

Czy mogę wprowadzić zmiany w projekcie?

Istnieje możliwość wprowadzenia zmian w naszych projektach. Wydajemy bezpłatną pisemną zgodę na wszelkie zmiany. Projekt z nasienionymi zmianami przygotowuje dla Państwa wybrany architekt adaptujący. Projekty katalogowe z naszej oferty sprzedawane są tylko w wersjach dostępnych na stronie internetowej www.planz.pl

W miejscu gdzie planowana jest budowa należy szukać tzw. "Architekta adaptującego" (lista takich architektów powinna być dostępna w urzędzie gminy, w Wydziale Architektury itd.) Architekt adaptujący zajmie się wrysowaniem projektu w działkę i naniesie na projekt dowolne modyfikacje, na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym.
