119.03 m²

parterowy

2 stanowiska

murowany

Gotowy projekt domu DOMENA 132 B

ID: 25072

4700 2025-04-07

4700 zł

Projekt zgodny z aktualnymi przepisami WT2021

Promocja GRATISOWA do 06.04.2025 ➞ sprawdź zasady
✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)
✓ GRATIS: tablica i dziennik budowy
✓ GRATIS: przesyłka kurierska

Potrzebujesz ADAPTACJI lub architekta do ZMIAN w projekcie? ➞ pomożemy BEZPŁATNIE

Zawartość projektu

3 egzemplarze projektu archtektoniczno budowlanego + 3 egzemplarze projektu technicznego.

Dokumentacja projektowa zgodnie z nowymi przepisami WT2021 dostarczana jest w formie: 3+3 egzemplarze.

Czyli w dwóch częściach zawierających:

I - projekt architektoniczno-budowlany złożony z opisu technicznego oraz rysunków;

II - projekt techniczny, obejmujący: konstrukcję, instalacje (wodno-kanalizacyjną, c.o., elektryczną, gazową – jeśli występują) ze szczegółowym opisem i rysunkami oraz charakterystykę energetyczną.

W części architektonicznej znajdują się:

- opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe

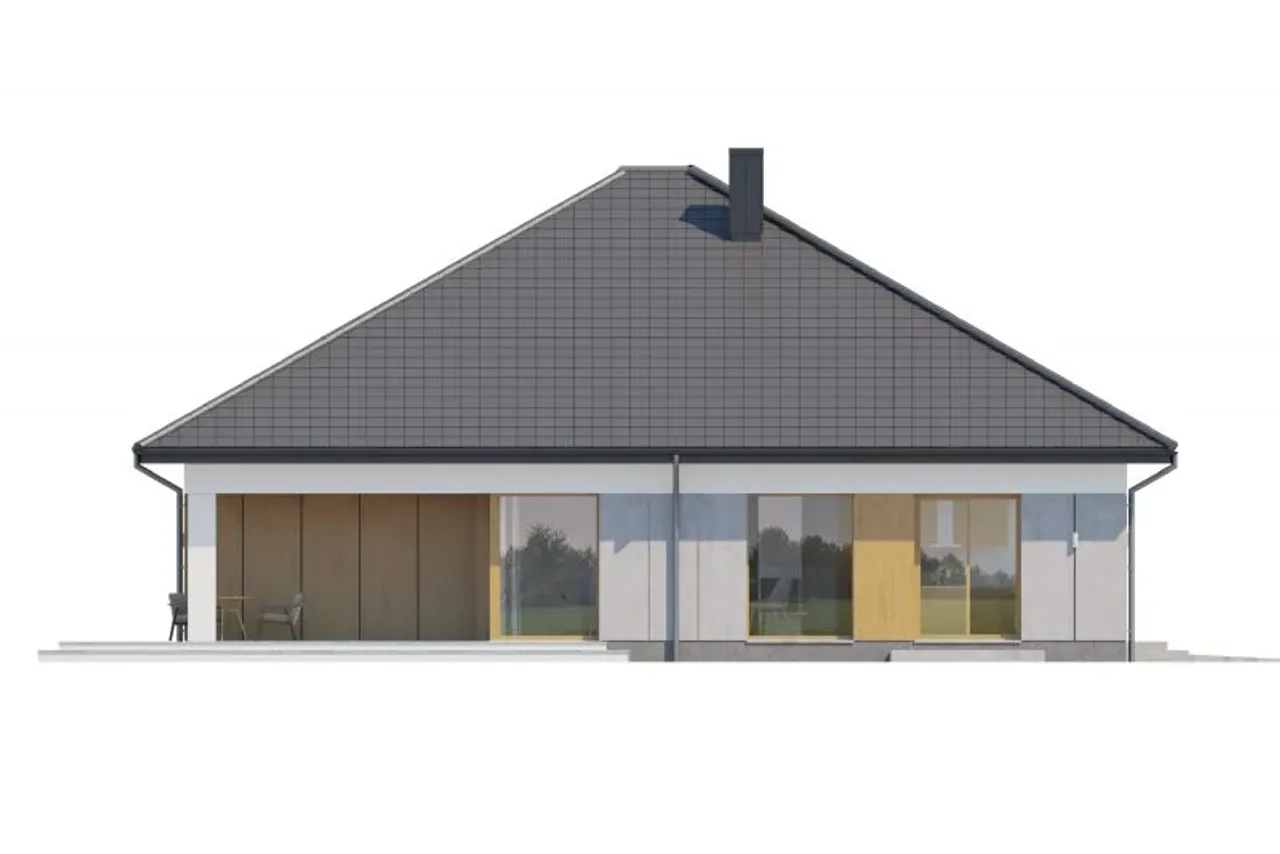

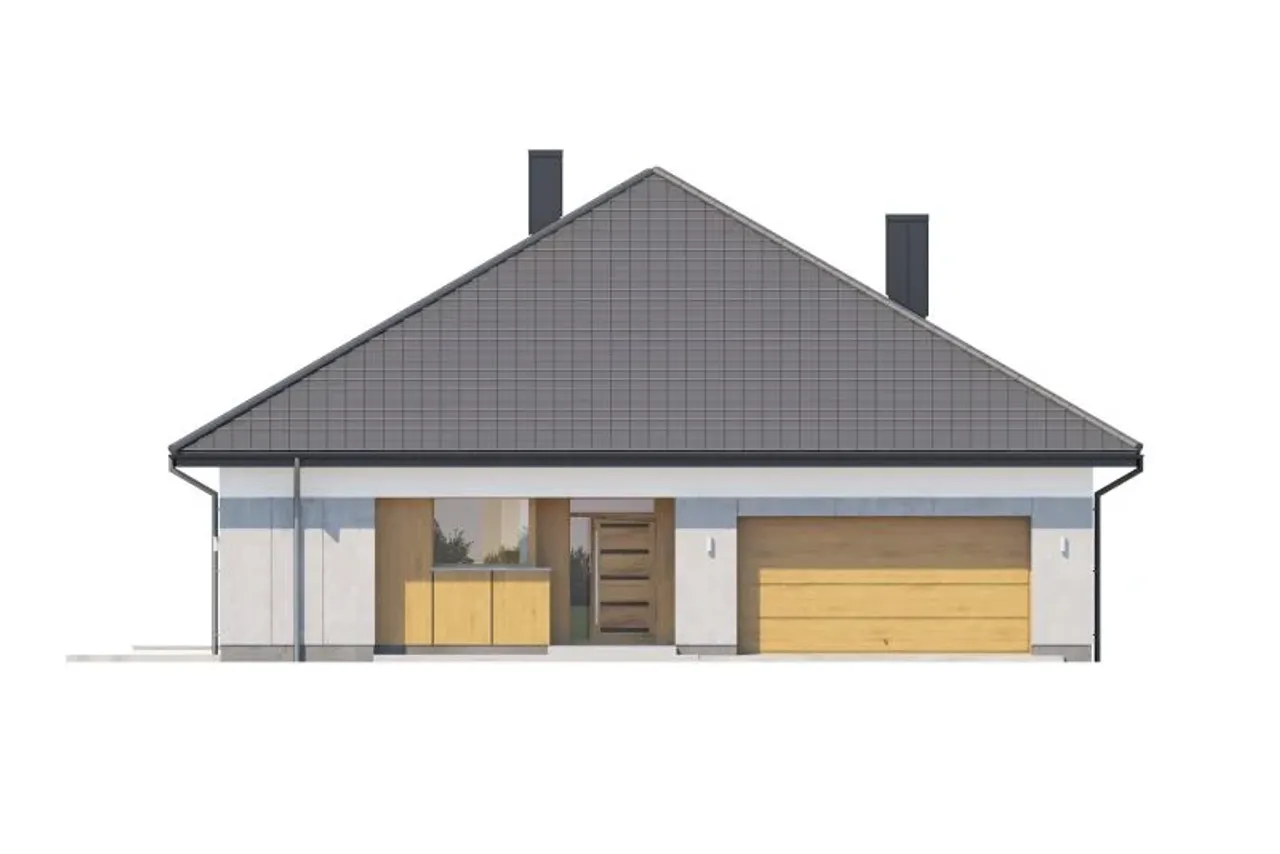

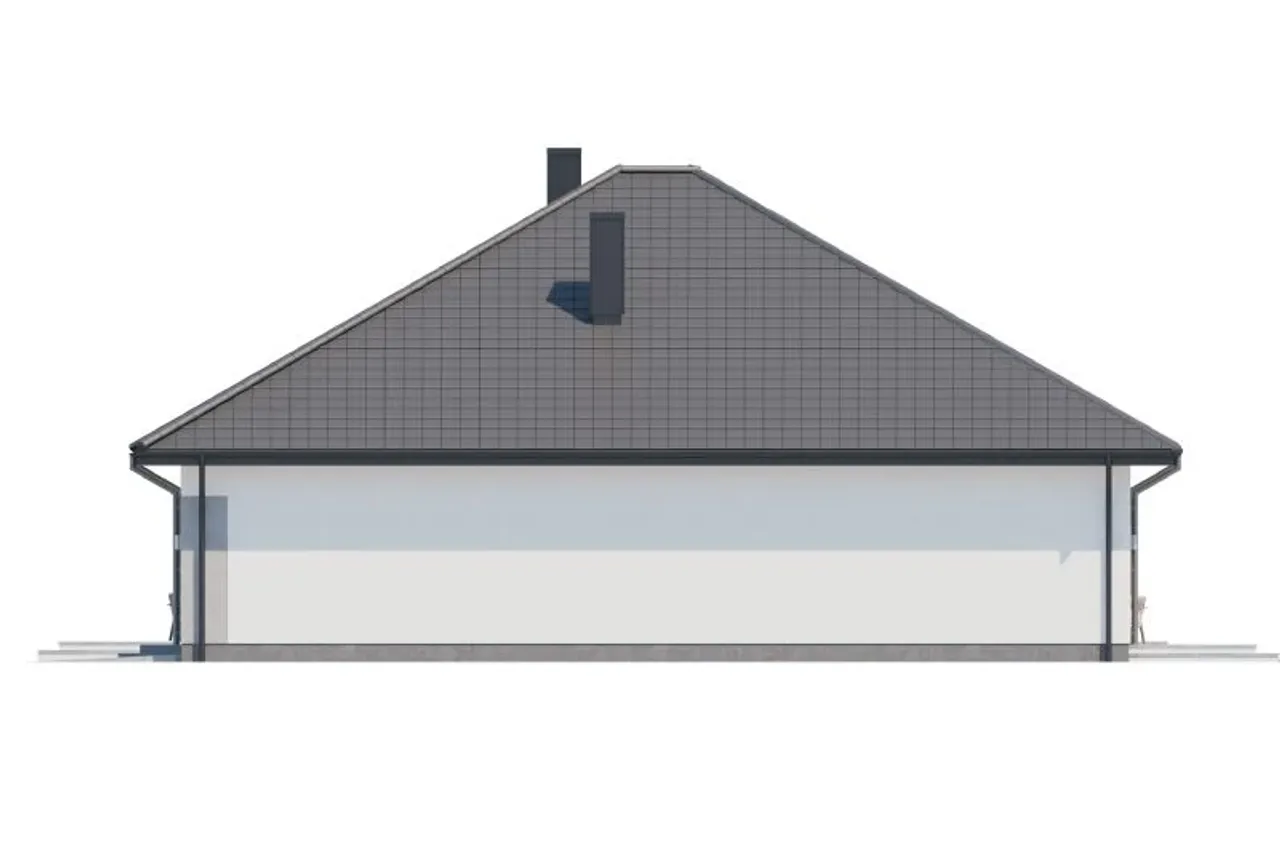

- widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100
- rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100
- rzut dachu w skali 1:100
- przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50
- zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami
- charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania

W części technicznej znajdują się:

1. Część konstrukcyjna, która zawiera:
- rysunki techniczne w rozpiętości skal od 1:20 do 1:100
- opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi materiałami
- rzuty fundamentów, stropów i więźby dachowej
- rozwiązania detali konstrukcyjnych
- obliczenia statyczne
- zestawienia stali i drewna

2. Część instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

- elektrycznej
- wodno-kanalizacyjnej
- gazowej
- centralnego ogrzewania
- rekuperacji, solarnej - jeżeli występują w projekcie

3. Dodatki – najczęściej są to:
- obliczenia statyczne
- zestawienia stali i drewna

Zawartość projektu nie dotyczy budynków gospodarczych, garaży oraz obiektów malej architektury.

Zawartość projektów bez rozrysowanej na rzucie kotłowni/łazienki/kuchni może nie obejmować schematów c.o. i wodno-kanalizacyjnych. W przypadku obiektów małej architektury - również może nie zawierać schematów instalacji elektrycznej.

Udostępnij projekt:

zdjęcia

rzuty

parametry

zmiany

koszty budowy

podobne

wersje

dodatki

wysyłka

kontakt

4700 zł

Rzuty gotowego projektu domu DOMENA 132 B

1. Wiatrołap	4,19 m²
2. Korytarz	16,44 m²
3. Kuchnia	10,01 m²
4. Spiżarnia	1,68 m²
5. Salon z jadalnią	32,21 m²
6. łazienka	6,83 m²
7. łazienka	3,40 m²
8. Pokój	14,10 m²
9. Pokój	14,10 m²
10. Pokój	16,10 m²
11. Kotlownia	4,11 m²
12. Garaż	33,53 m²

Zapoznaj się ze szczegółami projektu - pobierz bezpłatne rysunki do: DOMENA 132 B

Imię i nazwisko *

Email *

Komentarz

Zgadzam się na przetwarzanie danych zgodnie z Polityką Prywatności *

Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość) dla projektu DOMENA 132 B

Parametry Techniczne gotowego projektu domu DOMENA 132 B

Ilość pokoi 4

Pow. użytkowa 119.03 m²

Powierzchnia zabudowy 212.51 m²

Kondygnacje parterowy

Garaż 2 stanowiska

Technologia murowany

Szerokość działki 20.98 m

Obiekt dom

Typ domu jednorodzinny całoroczny

Kalenica prostopadła do drogi

Kubatura 464.39 m³

Rodzaj dachu wielospadowy

Powierzchnia dachu 293.8 m²

Przechowywanie w kuchni spiżarnia

Długość działki 23.18 m

Wysokość budynku 7.88 m

Styl budynku nowoczesny

Liczba łazieniek 2

Szerokość budynku 13.98 m

Kominek kominek w projekcie

Kąt nachylenia dachu 30 °

Strop drewniany

Długość budynku 15.18 m

Rodzaj garażu w bryle

Piwnica bez podpiwniczenia

Koszty budowy 300-350 tys., tylko z kosztorysem

Ilość pokoi 4

Powierzchnia zabudowy 212.51 m²

Garaż 2 stanowiska

Szerokość działki 20.98 m

Typ domu jednorodzinny całoroczny

Kubatura 464.39 m³

Powierzchnia dachu 293.8 m²

Długość działki 23.18 m

Styl budynku nowoczesny

Szerokość budynku 13.98 m

Kąt nachylenia dachu 30 °

Długość budynku 15.18 m

Piwnica bez podpiwniczenia

Pow. użytkowa 119.03 m²

Kondygnacje parterowy

Technologia murowany

Obiekt dom

Kalenica prostopadła do drogi

Rodzaj dachu wielospadowy

Przechowywanie w kuchni spiżarnia

Wysokość budynku 7.88 m

Liczba łazieniek 2

Kominek kominek w projekcie

Strop drewniany

Rodzaj garażu w bryle

Koszty budowy 300-350 tys., tylko z kosztorysem

Nasze prawdziwe opinie z Google

Opis projektu domu DOMENA 132 B

Fundamenty: bezpośrednie, na ławach i stopach fundamentowych.; Ściany zewnętrzne: bloczki wapienno-piaskowe – 24 cm+ styropian TERMO ORGANIKA typ Fasada 22 cm.; Ściany wewnętrzne: bloczki wapienno-piaskowe – 24 cm (działowe – bloczki wapienno-piaskowe – 12/8 cm).; Strop: drewniany (dolne pasy wiązarów).; Elewacje: tynk – systemowy firmy TERMO ORGANIKA, okładzina z płytek elastycznych.; Pokrycie dachu: blachodachówka lub dachówka cementowa.; Konstrukcja dachu: więźba drewniana – prefabrykowane wiązary dachowe.; Schody wewnętrzne: wyłaz na poddasze.; Ogrzewanie: kocioł gazowy kondensacyjny, dodatkowe źródło ciepła – kominek z płaszczem wodnym.; Projekt jest zgodny z wymaganiami WT2021, a konstrukcja była obliczana zgodnie z eurokodami.
