Pow. użytkowa:
106.36 m²
Kondygnacje:
parterowy+poddasze
Technologia:
szkielet/drewniany
Szerokość działki:
20 m
Nachylenie dachu:
40 °
Gotowy projekt domu Trypolis 2 szkielet drewniany
cena brutto
-
Promocja do 31.03.2024 ➞ sprawdź zasady✓ GRATIS: Wiertarka
✓ GRATIS: 16 projektów (drewutni, altany i wiaty)✓ GRATIS: tablica i dziennik budowy✓ GRATIS: przesyłka kurierska
- Co zawiera projekt: ✓ 3 x projekt architektoniczno-budowlany ➞ szczegóły ✓ 3 x projekt techniczny ➞ szczegóły ✓ charakterystyka energetyczna (do projektów domów) ✓ zgoda na zmiany w projekcie ➞ szczegóły
Rzuty gotowego projektu domu Trypolis 2 szkielet drewniany
| 1. Wiatrołap | 4,40 m² |
| 2. Komunikacja | 5,50 m² |
| 3. Kuchnia z jadalnią | 12,30 m² |
| 4. Pokój dzienny | 20,55 m² |
| 5. łazienka | 5,85 m² |
| 6. Spiżarnia | 2,70 m² |
| 7. Kotłownia | 7,05 m² |
| 8. Garaż | 20,30 m² |
| 1. Komunikacja | 3,60 m² |
| 2. łazienka | 8,05 m² |
| 3. Pokój | 11,70 m² |
| 4. Pokój | 16,30 m² |
| 5. Sypialnia | 15,40 m² |
Zamów BEZPŁATNE rysunki szczegółowe
Czym są rysunki szczegółowe? do projektu Trypolis 2 szkielet drewniany
Wypełnij formularz i otrzymaj rysunki w pdf z dokładnymi wymiarami budynku i pomieszczeń (długość, szerokość, wysokość)
Opis projektu Trypolis 2 szkielet drewniany
Technologia szkieletowa.; Fundament tradycyjny 50x30 cm.; Ściany zewnętrzne nośne: słupki 6,13x15 i 7,5x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3, a wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.; Ściany wewnętrzne nośne: słupki 6,3x15 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.; Ściany wewnętrzne działowe: słupki 6,3x9 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą gipsowo-włóknową 1,25cm, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm.; Ocieplenie: styropianem 14cm.; Konstrukcja więźby dachowej: drewniana. ; Pokrycie: dachówka ceramiczna. ; Projekt posiada kominek.; Instalacja grzewcza: kocioł gazowy w kotłowni.Parametry Techniczne gotowego projektu domu Trypolis 2 szkielet drewniany
| Pow. użytkowa 106.36 m² |
| Powierzchnia zabudowy 97.18 m² |
| Kondygnacje parterowy+poddasze |
| Garaż 1 stanowisko |
| Ilość pokoi 4 |
| Szerokość działki 20 m |
| Obiekt dom |
| Bryła budynku prosta bryła |
| Liczba łazieniek 2 |
| Styl budynku nowoczesny |
| Kominek kominek w projekcie |
| Szerokość budynku 11.78 m |
| Kotłownia duża kotłownia |
| Kalenica równoległa do drogi |
| Kąt nachylenia dachu 40 ° |
| Technologia szkielet/drewniany |
| Typ domu jednorodzinny całoroczny |
| Wysokość budynku 7.85 m |
| Długość budynku 8.18 m |
| Piwnica bez podpiwniczenia |
| Kubatura 645.15 m³ |
| Rodzaj garażu w bryle |
| Ogrzewanie gaz, paliwo stałe |
| Rodzaj dachu dwuspadowy |
| Długość działki 16.18 m |
| Przechowywanie w kuchni spiżarnia |
| Koszty budowy tylko z kosztorysem, 250-300 tys. |
Zmiany w projekcie Trypolis 2 szkielet drewniany
Do zakupionej u nas dokumentacji dołączamy automatycznie zgodę na następujące zmiany:
- Rozmieszczenie ścian działowych.
- Zmiany funkcji pomieszczeń.
- Modyfikacje wielkości, ilości i kształtu otworów okiennych i drzwiowych.
- Użycie innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) przy zachowaniu wymagań konstrukcji, parametrów cieplnych budynku i elewacji.
- Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku.
- Zmiana kąta nachylenia, kształtu i konstrukcji dachu.
- Zmiana sposobu ogrzewania i prowadzenia instalacji CO, zmiany instalacji wodno-kanalizacyjnej, gazowej, oraz elektrycznej (zachowując obowiązujące normy, zgodnie z prawem budowlanym).
- Zmiana materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej (przy zachowaniu niezbędnych parametrów wytrzymałości oraz parametrów przenikania ciepła).
- Zmiany wynikające z dostosowania budynku do warunków gruntowych.
- Zmiany wymiarów fundamentów.
- Zmiany wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikające z dostosowania budynku do strefy śniegowej lub wiatrowej.
- Zmiany szerokości schodów, liczby stopni i wymiarów schodów wewnętrznych oraz zewnętrznych.
- Zmiany pokrycia dachowego (uwzględniając istniejące spadki i ciężar).
- Zmiany kształtu, wielkości, usytuowania elementów takich jak tarasy, wiaty, murki.
- Zmiany wysokości ścianki kolankowej.
- Zmiany usytuowania i ilości kominów.
- Dobudowanie lub usunięcie garażu lub wiaty garażowej.
- Dobudowanie lub usunięcie lukarn.
- Dobudowanie lub usunięcie balkonów.
- Dobudowanie lub usunięcie wykuszy.
- Zabudowanie podcienia.
Zmian w projekcie dokonuje projektant adaptujący. Na podstawie opisanej zgody projektant jest uprawniony do nanoszenia zmian na oryginalnej dokumentacji technicznej w sposób trwały kolorem czerwonym. W przypadku projektów, do których sprzedajemy również wersje elektroniczne - możliwe jest naniesie zmian w formie aneksu podpisanego przez projektanta z uprawnieniami.
Prawa autorskie:
Jeśli planujecie Państwo dokonać zmian, które wykraczają po za te opisane i wyszczególnione wyżej - prosimy o poinormowanie nas o tym podczas składania zamówienia - telefonicznie lub opisać zakres zmian w polu KOMENTARZ w formularzu zamówienia. Również po zakupie jest możliwość uzyskania pisemnej zgody na zmiany od autora projektu, jednak najlepszym rozwiązaniem jest skonsultowanie możliwości ich naniesienia jeszcze przed zakupem. Autor może nie wyrazić zgody na ingerencję w jego autorskie dzieło, w przypadkach skrajnych, kiedy zupełnie zmieniłaby się bryła budynku.
Więcej informacji oraz kontakt z naszym architektem adaptującym:
Kosztorys dla projektu Trypolis 2 szkielet drewniany
| Stan surowy zamknięty | 238500 zł |
| Razem | 286000 zł |
Stan deweloperski

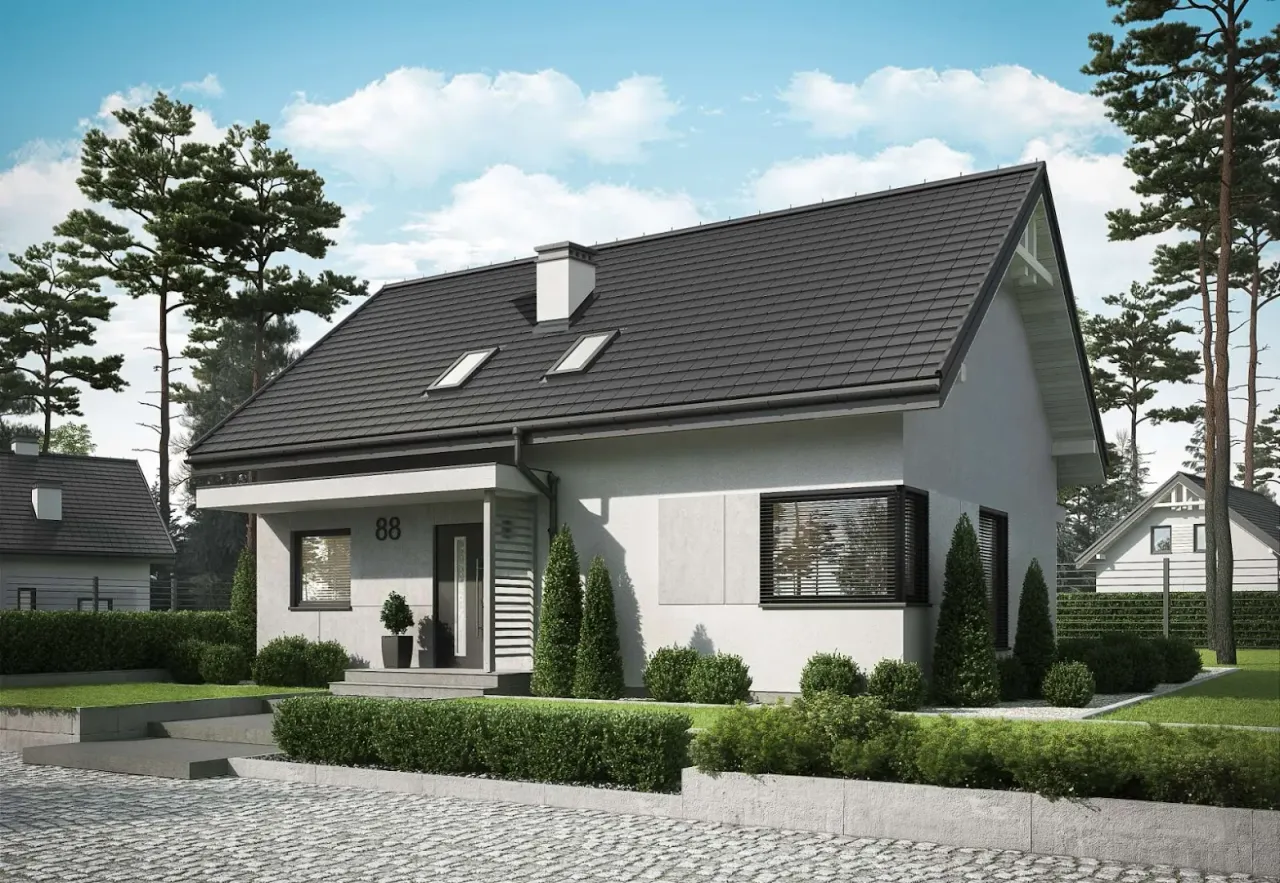

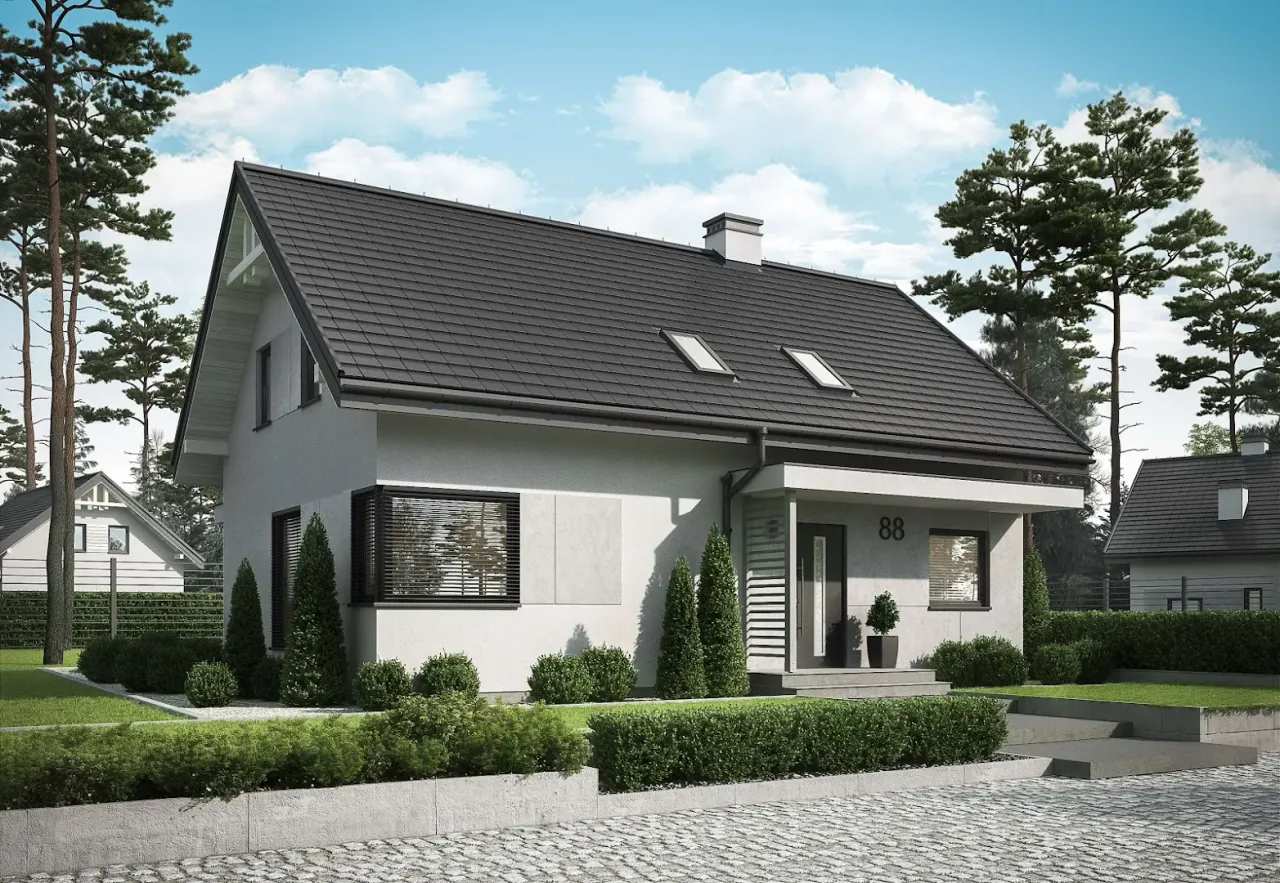

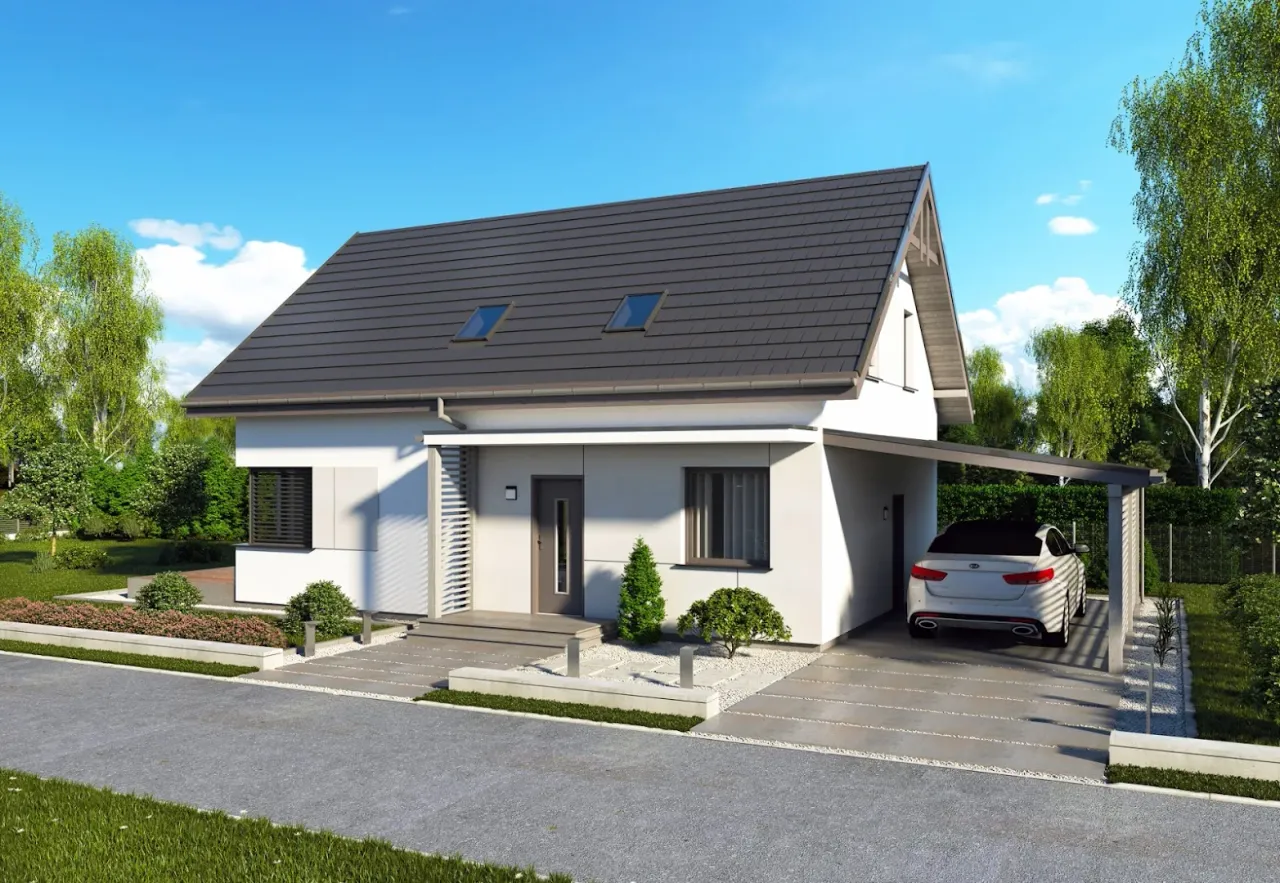

Wersje gotowego projektu domu Trypolis 2 szkielet drewniany

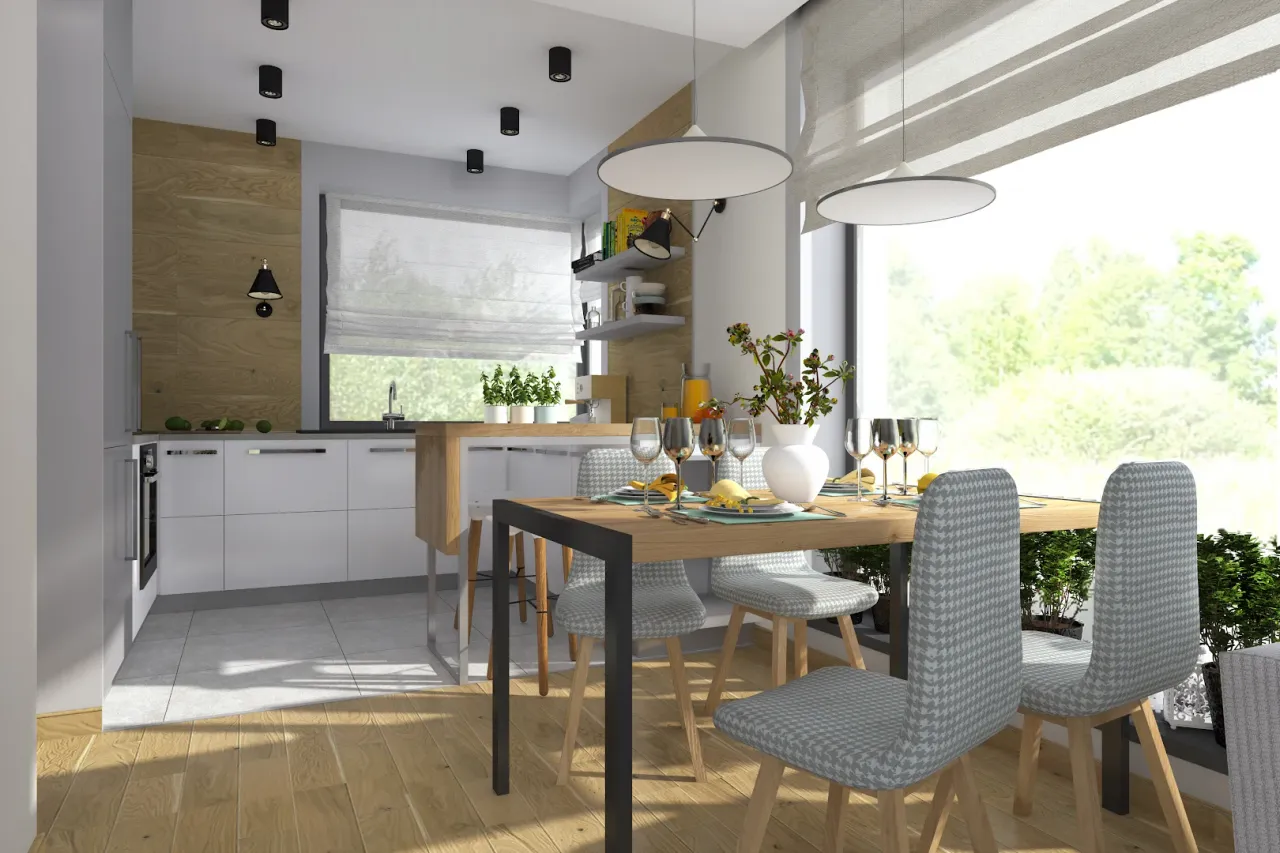

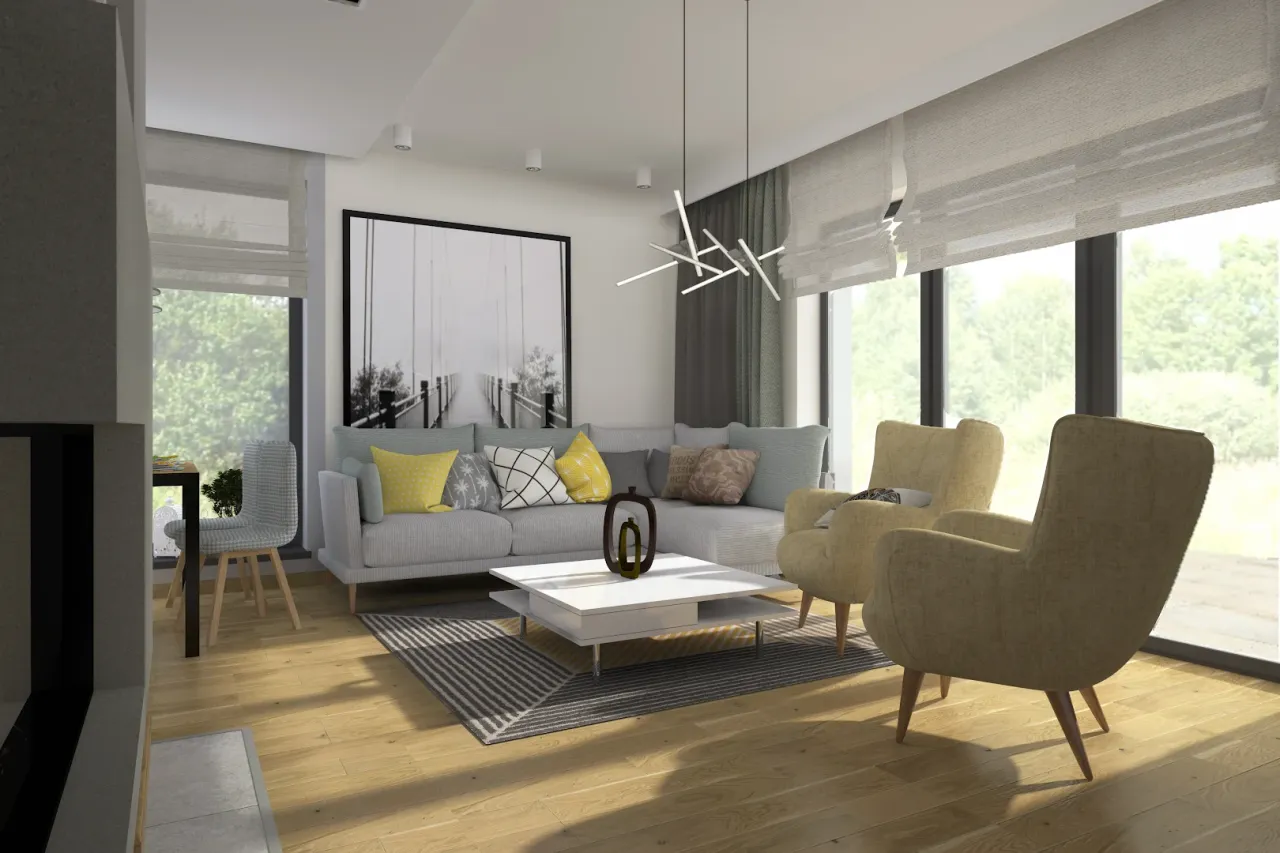

Wnętrza domu Trypolis 2 szkielet drewniany
Dodatki do projektów kupionych w planz.pl
Ze względu na stale zmieniającą się ofertę dodatków, prosimy o mailowe zapytanie o cenę i dostępność dodatku..
[Planz] Projekty architektury ogrodowej - 0 zł
16 gotowych projektów drewnianej architektury ogrodowej w wersji elektronicznej. Wśród nich: Altana 3x3m, Zadaszenie 2,34x1,2m (typ 1,typ 2, typ 3), Drewutnia 2,78x1,44 m, Domek ogrodowy 2,78x1,44 m, Garaż Jodła 6,01x3,76 m, Garaż, Sosna 6,01x6,27 m, Ambona myśliwska (typ 1,typ 2), Wiata Grillowa 5x5 m, Wiata Grillowa 6x4 m, Brama (typ 1, typ 2, typ 3), Szoposzklarnia. Cena: 0zł
[Planz] Wiertarka udarowa - 0 zł
Wybierając projekt domu na planz.pl, otrzymasz praktyczny prezent. Dla każdego, kto zdecyduje się na zakup projektu o wartości przekraczającej 3000 zł, przygotowaliśmy specjalny bonus: wiertarkę gratis! To doskonałe narzędzie, które z pewnością przyda się podczas prac wykończeniowych lub drobnych napraw w nowym domu.
[Planz] Dziennik budowy - 0 zł
Przy zakupie projektu domu na planz.pl otrzymasz dziennik budowy gratis – niezbędny dokument urzędowy, który szczegółowo rejestruje przebieg prac budowlanych. Jest on wymagany przez Prawo Budowlane i służy nie tylko do porządkowania procesu budowy, ale również jako dowód w ewentualnych sporach. Dziennik w formacie A4 z ponumerowanymi stronami ułatwia chronologiczne dokonywanie wpisów. Każdy egzemplarz posiada unikatowy numer i jest urzędowo rejestrowany. Nasz dziennik budowy jest do tego atrakcyjny wizualnie, w twardej okładce.
[Planz] Tablica budowlana - 0 zł
Decydując się na zakup projektu domu w planz.pl, każdy nasz klient otrzyma wyjątkowy bonus, elastyczną i odporną na warunki atmosferyczne tablicę budowlaną o wymiarach 90x70 cm. Ta praktyczna tablica jest niezbędnym elementem na każdym placu budowy. Dzięki swojej elastyczności i odporności, tablica ta stanie się trwałym i widocznym punktem orientacyjnym dla ekipy budowlanej oraz inspektorów. Wybierz planz.pl i ciesz się nie tylko profesjonalnym projektem, ale i dodatkami, które ułatwią realizację Twojej budowy.
[Uni] Zgoda na zmiany w projekcie - 0 zł
Zgoda na zmiany wypisane wyżej, dołączana jest automatycznie. Jeśli potrzebny jest szerszy zakres zmian, prosimy o informację w zamówieniu, w polu 'komentarz'. Każda zgoda jest bezpłatna.
[Planz] Charakterystyka energetyczna, tylko dla domów całorocznych - 0 zł
Dotyczy tylko projektów domów całorocznych. Charakterystyka energetyczna w projekcie domu, znana również jako świadectwo charakterystyki energetycznej lub certyfikat energetyczny, to dokument oceniający efektywność energetyczną budynku. Określa ona, ile energii (na ogrzewanie, wentylację, ciepłą wodę użytkową i oświetlenie) będzie potrzebował dany budynek do prawidłowego funkcjonowania w standardowych warunkach użytkowania. Charakterystyka ta jest wyrażana w kWh na metr kwadratowy powierzchni użytkowej budynku na rok (kWh/(m²·rok)). Opracowanie charakterystyki energetycznej jest wymagane, zarówno dla nowo budowanych domów, jak i przy sprzedaży nieruchomości.
